Các thông số kỹ thuật
DC10-30V, Output Relay, Jog Mode ((0.5s-99s) / Mode Ignition/Self-locking Mode
Quản lý bằng nút SET hoặc điều khiển từ xa ((thêm / xóa dấu vân tay đến ba cơ sở dữ liệu khác nhau, thay đổi thời gian relé và như vậy)
·Output:Relay ((Max. hiện tại: 10A)
·Khả năng lấy dấu vân tay: 200 miếng
·Chức năng Relay: Chế độ Chơi (Jog Mode) (< 0.5s-99s) /Chế độ Khởi động (Ignition Mode) /Chế độ tự khóa
Hướng dẫn hoạt động

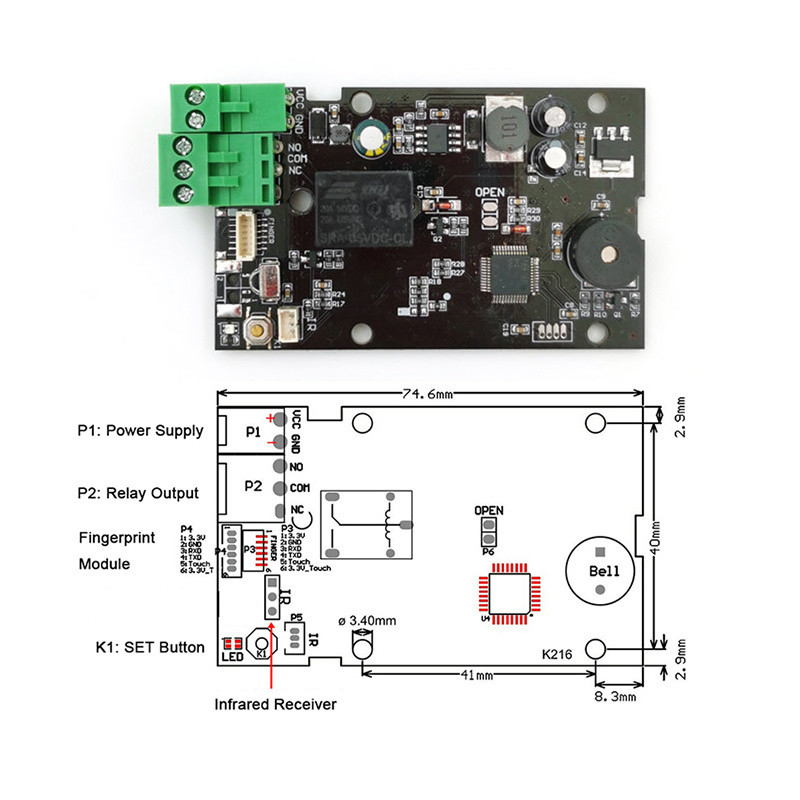

1. Nút SET:
1.1 Nhấn nút SET trong một thời gian ngắn, hệ thống trong trạng thái đăng ký và đèn chỉ báo nhấp nháy nhanh, nhấn nhiều lần cho mỗi dấu vân tay, đăng ký dấu vân tay thành công khi nghe nhạc.
Dấu vân tay có thể được đăng ký liên tục khi hệ thống trong trạng thái đăng ký; nếu không cần thêm dấu vân tay nhiều hơn, chờ một vài giây.khi cơ sở dữ liệu hiện tại đầy đủ, nó sẽ tự động được lưu vào cơ sở dữ liệu tiếp theo.)
1.2 Khi trở lại thiết lập mặc định của nhà máy, nhấn nút SET cho đến khi nghe "Di" dài âm thanh báo hiệu và
âm nhạc,có nghĩa là hoạt động khởi động thành công

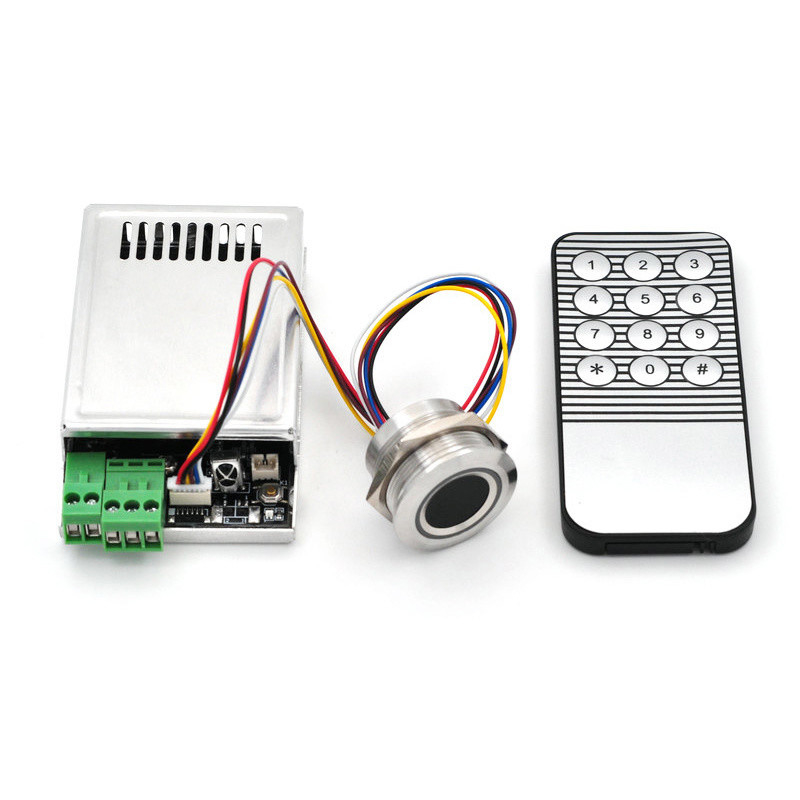

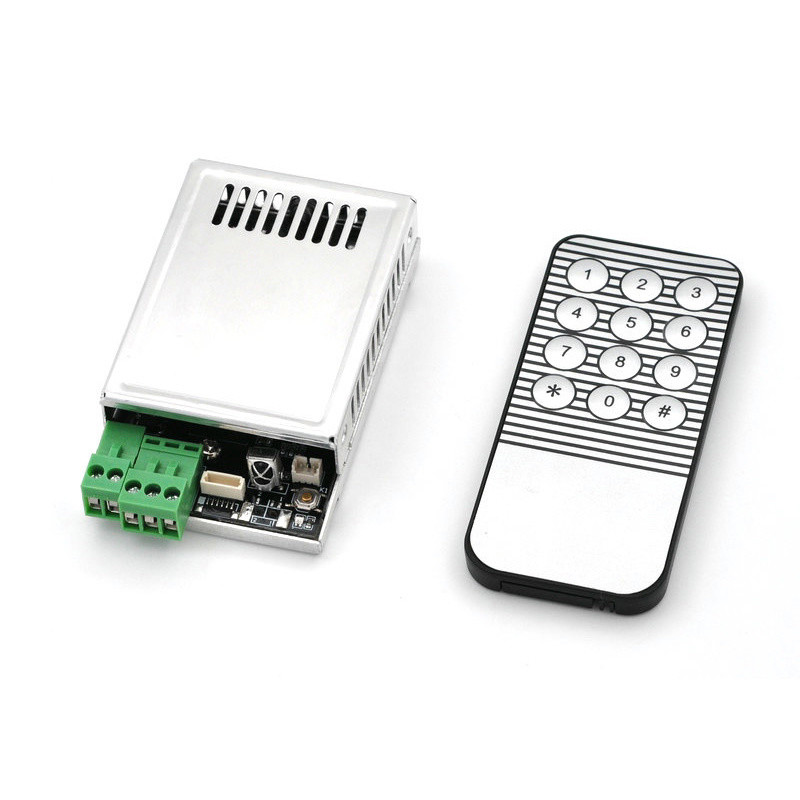

2- Điều khiển từ xa:
Khi sử dụng điều khiển từ xa, hãy chạm vào mô-đun để thức dậy trước.
2.1 Ánh hiệu màu xanh dương chiếu sáng có nghĩa là trong chương trình được ghi, âm nhạc có nghĩa là hoạt động thành công
Mật khẩu mặc định: 123456, chiều dài mật khẩu: 6 chữ số
2Thay đổi mật khẩu:Nhấn * mật khẩu * 1 * mật khẩu mới * mật khẩu mới #
2.3 Nhập dấu vân tay:Nhấn * mật khẩu * 2 * cơ sở dữ liệu ((1-5) #, xuất dấu vân tay trong trạng thái đăng ký khi nhấn * nút hoặc chờ một vài giây.
Ví dụ:Đăng ký trong cơ sở dữ liệu 3: Nhấn * mật khẩu * 2 * 3 #
2.4. Xóa dấu vân tay:Nhấn * mật khẩu * 3 * Cơ sở dữ liệu ((1-5) #
Ví dụ:Xóa trong cơ sở dữ liệu 3: Nhấn * mật khẩu * 3 * 3 #
2.5. Đặt thời gian Relay trong chế độ chạy bộ:Nhấn * mật khẩu * 4 * Thời gian ((0.5s-99s) #
Ví dụ:Đặt 0.5s: Nhấn * mật khẩu * 4 * 00 #
Ví dụ:Đặt 1s: Nhấn * mật khẩu * 4 * 01 #
Ví dụ:Đặt 5s: Nhấn * mật khẩu * 4 * 05 #
Ví dụ:Đặt 99s: Nhấn * mật khẩu * 4 * 99 #
2.6. Thiết lập chế độ làm việc:
Chế độ chạy bộ: Nhấn * mật khẩu * 5 * 1 #
Chế độ bật: Nhấn * mật khẩu * 5 * 2 #
Chế độ tự khóa: Nhấn * mật khẩu * 5 * 3 #
2.7Chọn chế độ chờ:
Chế độ chờ bật: Nhấn * mật khẩu * 6 * 0 #
Chế độ chờ tắt: Nhấn * mật khẩu * 6 * 1 #
2.8Trở lại chế độ sản xuất:Nhấn * mật khẩu * 7 * mật khẩu #
2.9. Mật khẩu Sử dụng:Nhấn * mật khẩu và relé đóng, nhấn # và relé mở
Lưu ý: Bất kỳ dấu vân tay nào cũng có thể được sử dụng trong trạng thái nhà máy, nhưng chức năng sẽ không hợp lệ sau khi dấu vân tay được đăng ký.
K216 có thể được sử dụng cùng với R502 R502-A R502-F R502-AW R503 mô-đun vân tay
