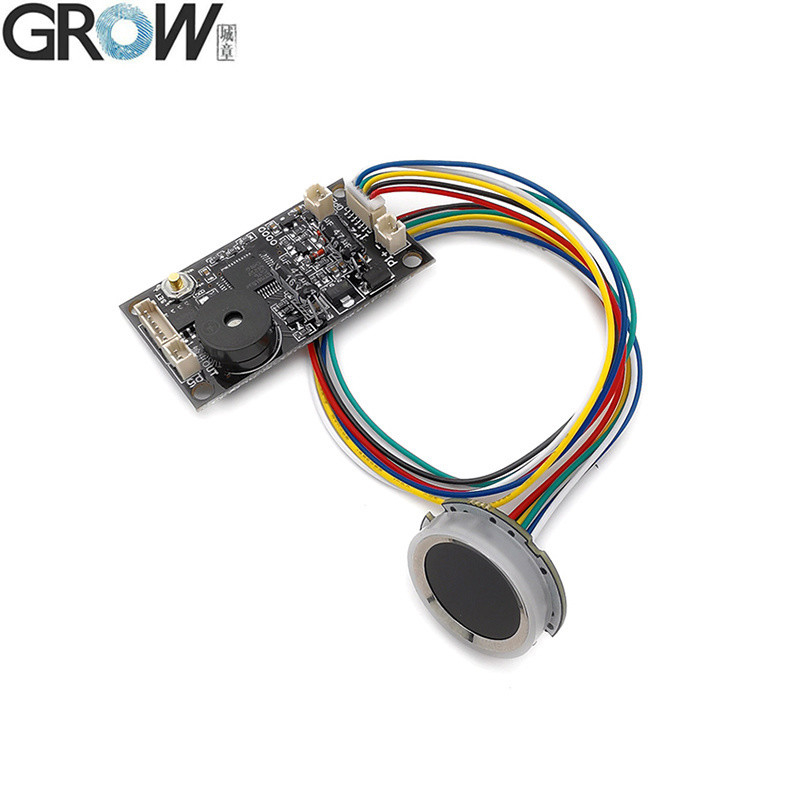

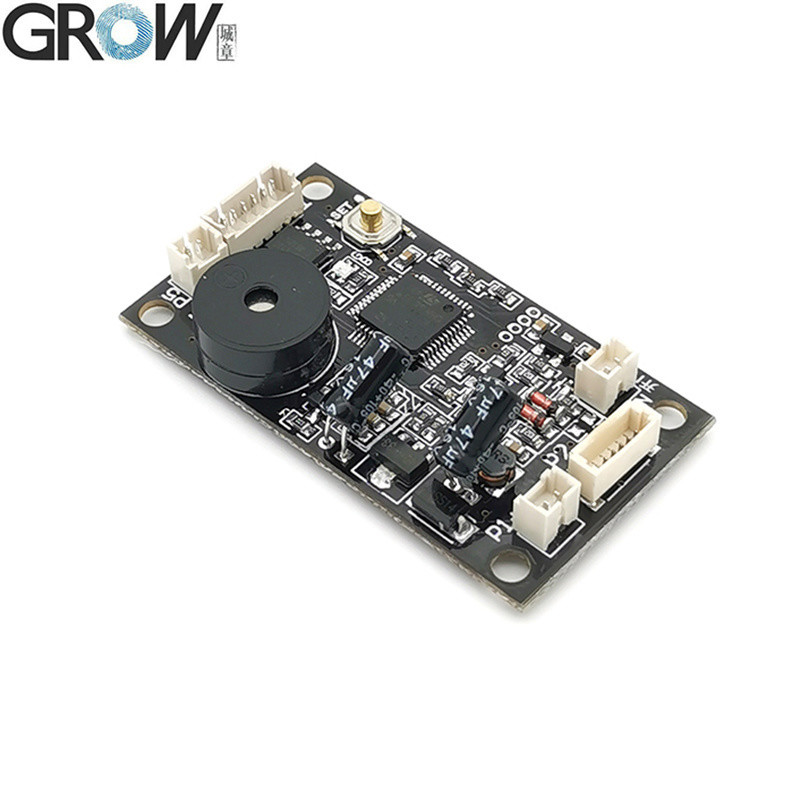

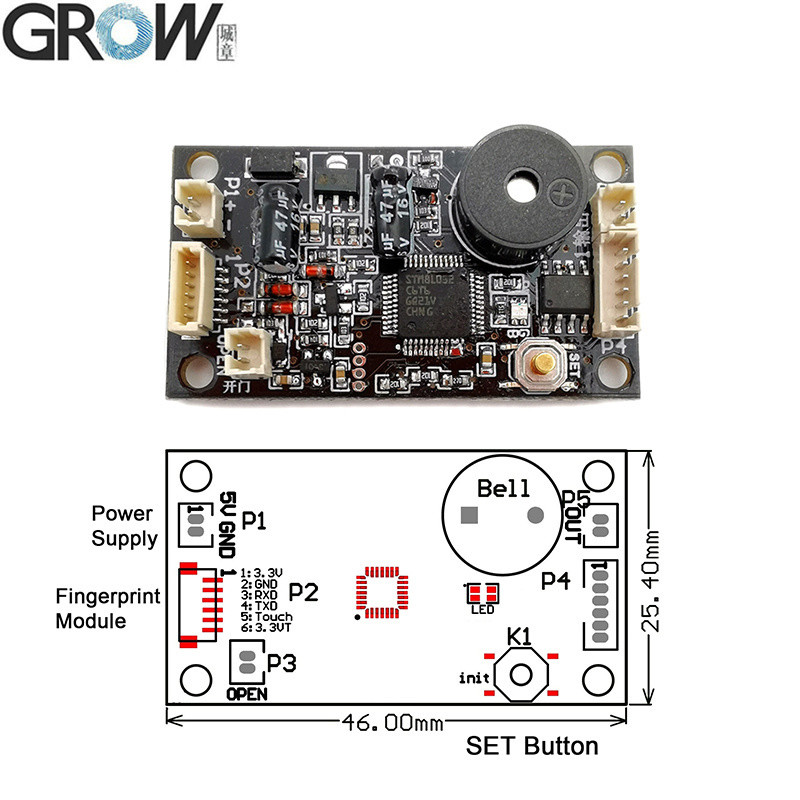

KS200 Các thông số kỹ thuật
Pin 4*AA hoặc DC3.7-6.5V, Lượng pin, tiêu thụ năng lượng thấp, chức năng quản trị viên/Người dùng·Năng lượng:DC3.7V-6.5V
·Điện chế độ chờ:<7uA
·Output:DC5--6V,1.5A ((Đỉnh:2.5A)
·Dấu vân tay quản trị viên: 20 miếng
·Dấu vân tay người dùng: 180 miếng
·Cảnh báo điện áp thấp:4.8V (các pin khô)
3.5V (các pin lithium)
Chế độ hoạt động động cơ:1. Tiến về phía trước 0,5 giây → nghỉ 5 giây → Quay lại 0,5 giây.
2. Tiến về phía trước 1 giây → nghỉ 5 giây → Quay lại 1 giây.
3- Tiến về phía trước 1 giây.
4. 2 giây về phía trước
5. Chế độ tự khóa
6Chờ chế độ
KS200 Hướng dẫn vận hành
1 Dấu vân tay quản trị viên đăng ký:Long nhấn nút SET, thả ngón tay khi hiển thị đèn chỉ số màu xanh trên bảng điều khiển, bây giờ các chỉ số mô-đun vân tay nhấp nháy nhanh chóng,đặt cùng một admin ngón tay với nhiều lần trong khu vực thu thập dấu vân tay cho đến khi nghe nhạc có nghĩa là đăng ký dấu vân tay thành công. Dấu vân tay có thể được đăng ký liên tục và nó có thể đăng ký 20 mảnh dấu vân tay quản trị viên; nếu không cần thêm dấu vân tay nhiều hơn, chờ một vài giây để thoát.Nếu người quản trị được đăng ký đầy đủ, nó sẽ tự động thoát khỏi trạng thái đăng ký quản trị viên sau khi nghe "DiDiDi" và sẽ bắt đầu đăng ký dấu vân tay người dùng nếu bạn nhấn nút SET một lần nữa.
2 Nhập dấu vân tay người dùng:Nhấn dấu vân tay quản trị viên cho đến khi đèn đèn màu xanh nhấp nháy nhanh và nghe nhạc, có nghĩa là có thể thêm dấu vân tay người dùng.Đặt cùng một người dùng ngón tay với nhiều lần trong khu vực thu thập dấu vân tay cho đến khi nghe nhạc có nghĩa là đăng ký dấu vân tay thành côngDấu vân tay có thể được đăng ký liên tục khi hệ thống trong trạng thái đăng ký; nếu không cần thêm dấu vân tay, chờ một vài giây.
3 Xóa dấu vân tay người dùng:Nhấn dấu vân tay quản trị viên cho đến khi đèn đỏ nhấp nháy nhanh và nghe nhạc, có nghĩa là dấu vân tay người dùng bị xóa.
4 Thiết lập nhà máy:Chèn dài nút SET, cho đến khi hiển thị đèn đỏ trên bảng điều khiển và nghe âm nhạc, sau đó thả ngón tay, có nghĩa là hoạt động khởi tạo thành công.
Lưu ý:
1Bất kỳ dấu vân tay nào cũng có thể được sử dụng khi mặc định của nhà máy, và chức năng này bị vô hiệu hóa sau khi ghi dấu vân tay.
2Khi điện áp thấp hơn DC4.7V, đèn đỏ sáng, có nghĩa là cảnh báo điện áp thấp.
3Trong chế độ chờ, khi đăng ký dấu vân tay người dùng, nhấn dấu vân tay của người quản trị trước. Sau khi vượt qua, nâng ngón tay và nhấn dấu vân tay của người quản trị một lần nữa.Khi ánh sáng nhấp nháy và nghe âm nhạc, dấu vân tay của người dùng có thể được ghi nhận.
KS200 phù hợp với mô-đun vân tay R502-A,R502-F,R502-AW,R503.

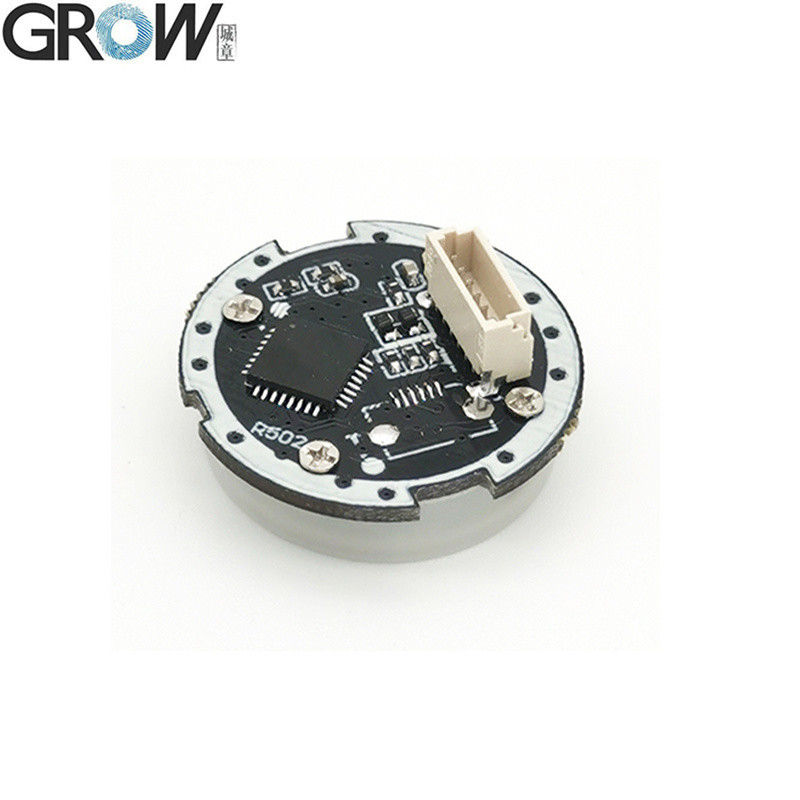

R502-A Thông số kỹ thuật
| Mô hình |
R502-A |
| Loại |
Mô-đun vân tay dung lượng |
| Giao diện |
UART ((TTL) |
| Nghị quyết |
508 DPI |
| Điện áp |
DC 3.3V |
| Khả năng vân tay |
200 |
| Mảng cảm biến |
192*192 pixel |
| Lưu lượng điện |
20mA |
| Điện dự phòng |
Điện áp chờ cảm ứng điển hình: 3.3V, Điện trung bình: 2uA |

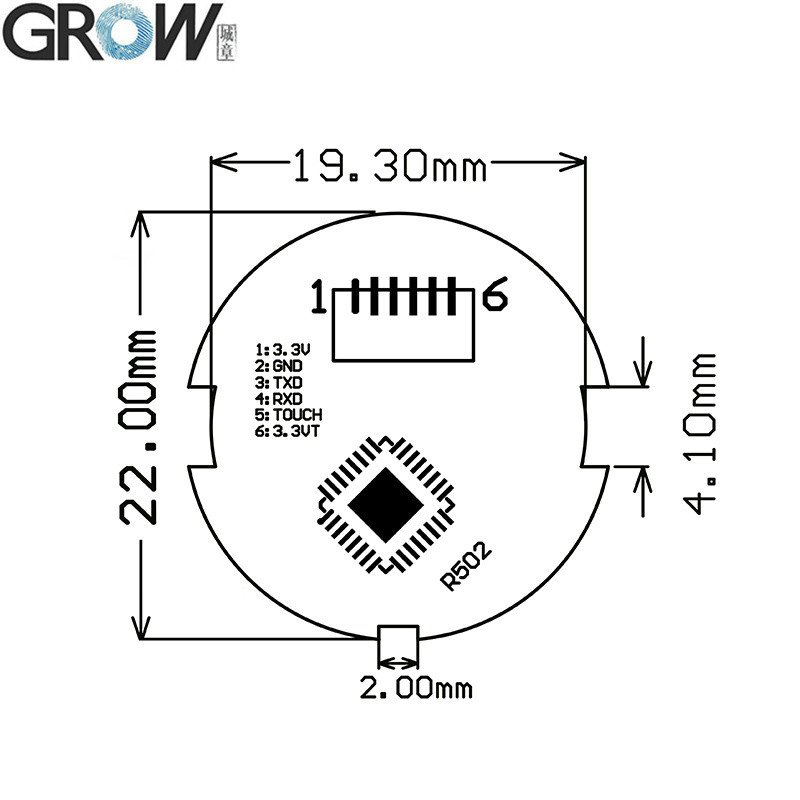

| Kích thước bên ngoài của mô-đun vân tay |
Chiều kính 22 mm |
| Kích thước bên trong mô-đun vân tay |
Chiều kính 19,5 (mm) |
| Chiều cao của mô-đun vân tay |
5 (mm) |
| Khu vực thu thập hiệu quả |
Chiều kính 15,5 (mm) |
| Bộ kết nối |
MX1.0-6Pin |
| Điều khiển LED |
Vâng |

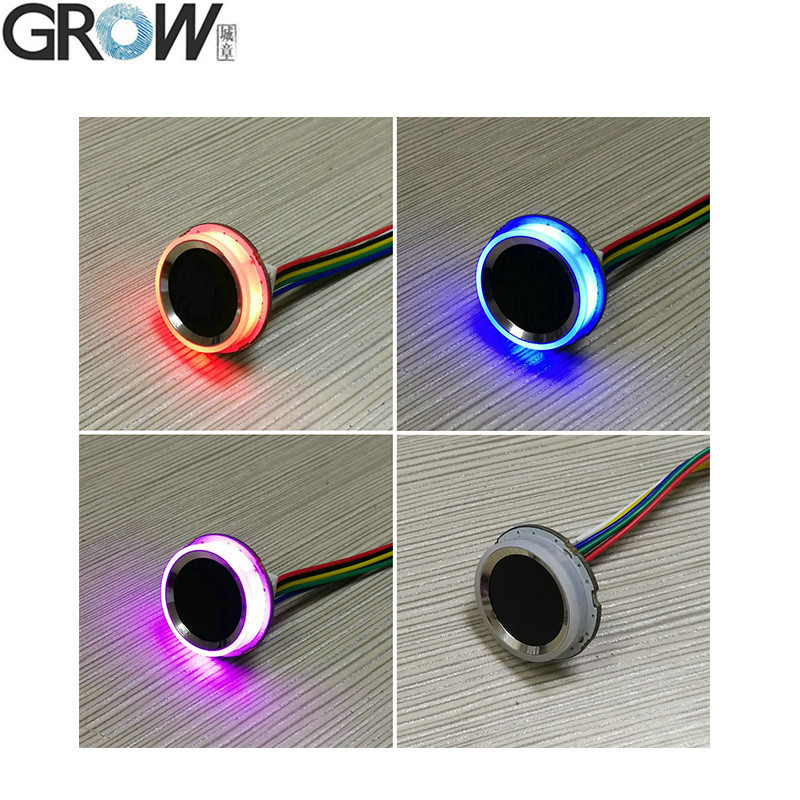

| Màu LED |
Màu tím và xanh dương và đỏ |
| Tốc độ quét |
< 0,2 giây |
| Tốc độ xác minh |
< 0,3 giây |
| Phương pháp khớp |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Môi trường làm việc |
-20C --- 60C |
| Độ ẩm làm việc |
10-85% |
| Khả năng chống tĩnh |
15KV |
| Cường độ chống mài mòn |
1 triệu lần |
| Tỷ lệ thông báo thông tin liên lạc (UART): |
(9600 × N) bps, nơi N = 1 ~ 12 ((n mặc định N = 6, tức là 57600bps) |
