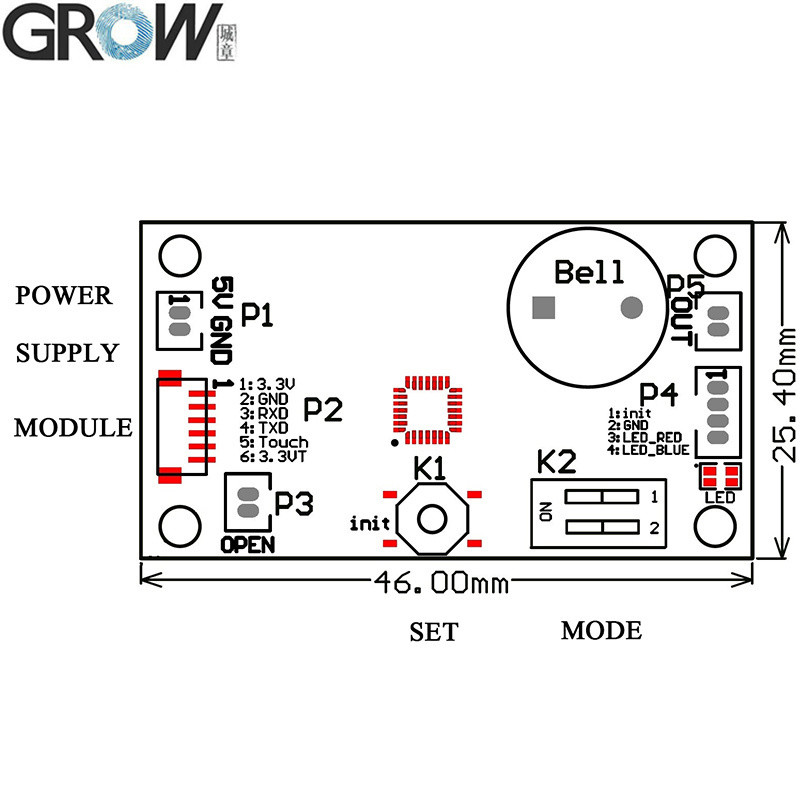

K202 Các thông số kỹ thuật
·P1: Nguồn cung cấp điện:
DC12V·Output: Relay ((Max. hiện tại:10A)
·Điện chờ: 15uA
·Khả năng vân tay: 120 miếng
·Kích thước: 64,4 * 25,4mm
·P2: MX 1,0mm không gian 6 Pin Fingerprint Module ((có thể kết nối R502, R502-A,R502-AW,R503)
·P3: MX không gian 1,25mm 6 Pin Fingerprint Module ((có thể kết nối R300,R301T,R303,R303T,R305,R306,R307,R501)
K202 được thiết kế để tiêu thụ điện năng thấp, nguồn điện là DC12V, thời gian rơle có thể được điều chỉnh bằng cách xoay nút, thời gian rơle: 0,5-13 giây.
Nó rất dễ dàng để đăng ký dấu vân tay, chỉ cần nhấn nút SET để đăng ký dấu vân tay và nhấn lâu nút SET để trở lại mặc định của nhà máy.
K202 Hướng dẫn vận hành
1.SET Button:Nhấn nút SET một thời gian ngắn, đèn đèn màu xanh dương nhấp nháy nhanh và hệ thống trong trạng thái đăng ký, đặt ngón tay trên khu vực thu thập dấu vân tay, đăng ký dấu vân tay thành công khi nghe nhạc.Dấu vân tay có thể được đăng ký liên tục khi hệ thống trong trạng thái đăng ký; nếu không cần thêm dấu vân tay, chờ một vài giây.
2- Trở lại mặc định của nhà máy:Nhấn nút SET cho đến khi nghe thấy "Di" tiếng bíp dài và âm nhạc, có nghĩa là hoạt động khởi tạo thành công.
3- Đặt thời gian chuyển tiếp:Chuyển K2 để thiết lập thời gian đóng của relé từ 0,5 đến 13 giây.
4Sử dụng:Nhấn ngón tay, rơle đóng sau khi dấu vân tay đi qua, và thời gian đóng được xác định bởi K2.
Lưu ý:1. Tất cả các đèn chỉ số đều tắt trong trạng thái chờ, và đèn bật trong trạng thái hoạt động;
2. Bất kỳ dấu vân tay nào cũng có thể được sử dụng trong trạng thái nhà máy, nhưng chức năng sẽ không hợp lệ sau khi dấu vân tay được đăng ký.

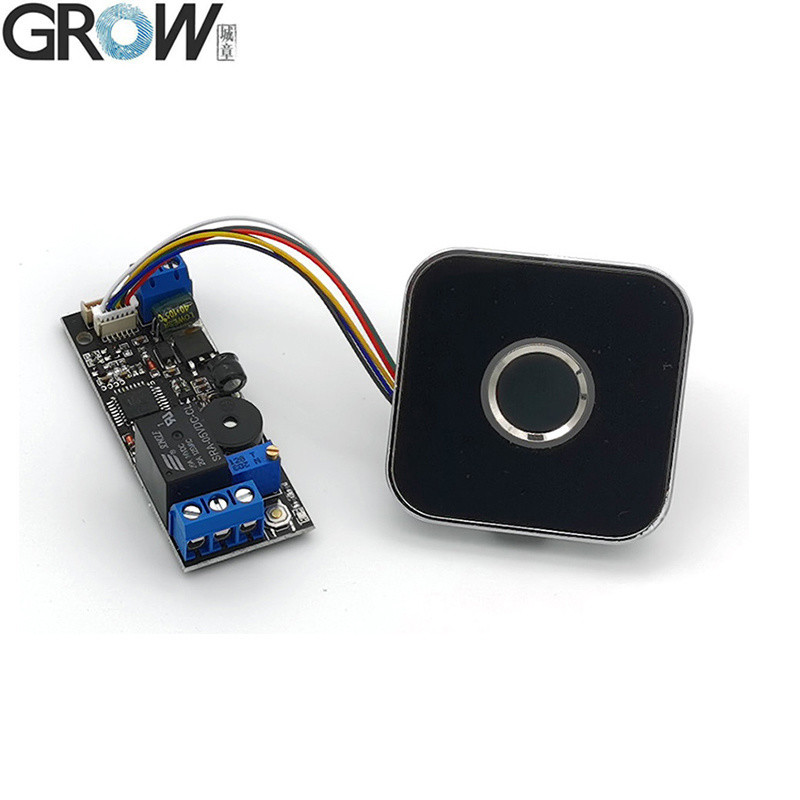

K202 có thể được sử dụng cùng với R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R502-AW,R503 mô-đun vân tay

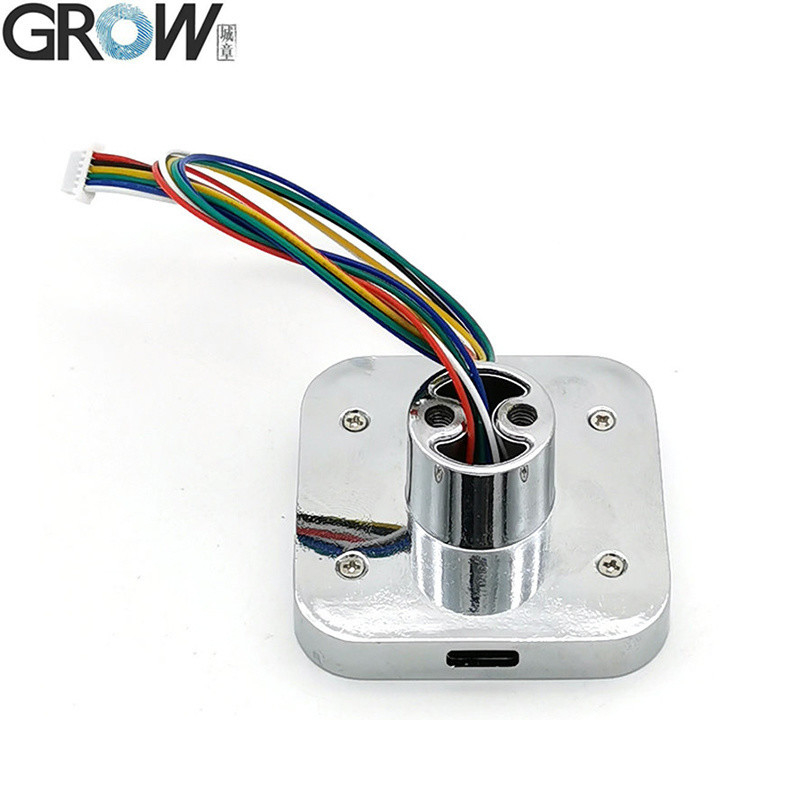

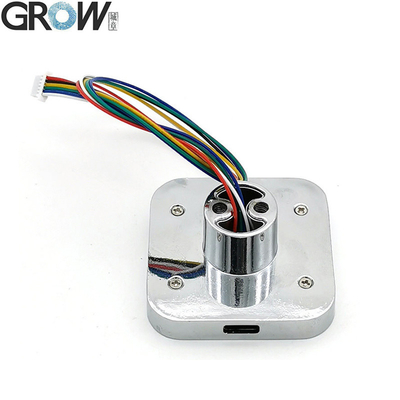

Thông số kỹ thuật R502-AW
| Mô hình |
R502-AW |
| Loại |
Mô-đun vân tay dung lượng |
| Giao diện |
UART ((TTL) |
| Nghị quyết |
508 DPI |
| Điện áp |
DC 3.3V |
| Khả năng vân tay |
200 |
| Mảng cảm biến |
192*192 pixel |
| Lưu lượng điện |
20mA |
| Điện dự phòng |
Điện áp chờ cảm ứng điển hình: 3.3V, Điện trung bình: 2uA |

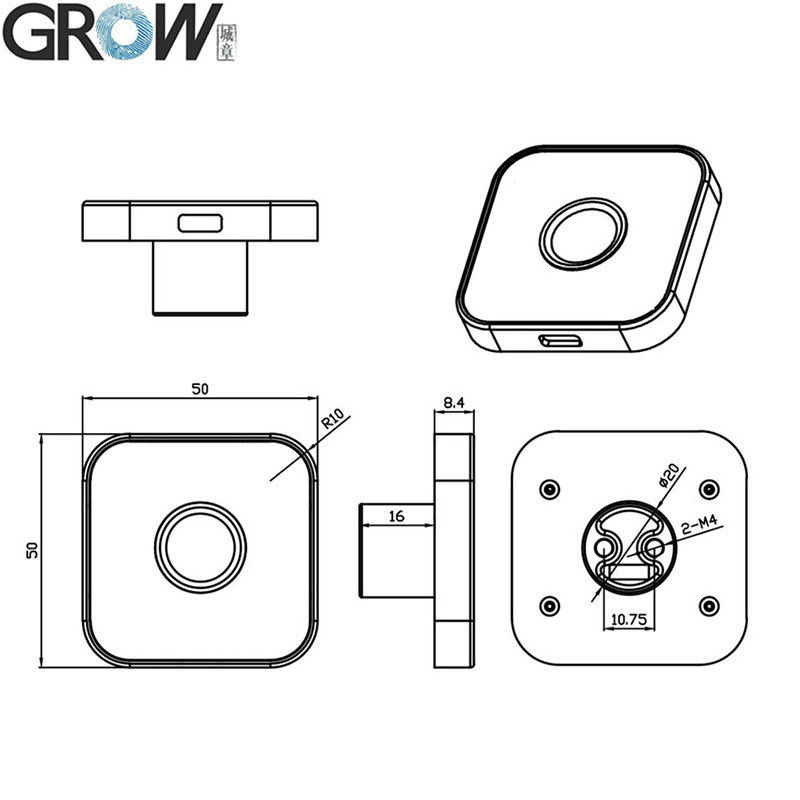

| Kích thước bên ngoài của mô-đun vân tay |
50*50*8.4 (mm) |
| Khu vực thu thập hiệu quả |
Chiều kính 15,5 (mm) |
| Vật liệu bao bọc |
Hợp kim kẽm |
| Kết nối bảng điều khiển |
K200-3.3/K202/K215-V1.2/K216 |
| Bộ kết nối |
MX1.0-6Pin |
| Điều khiển LED |
Vâng |

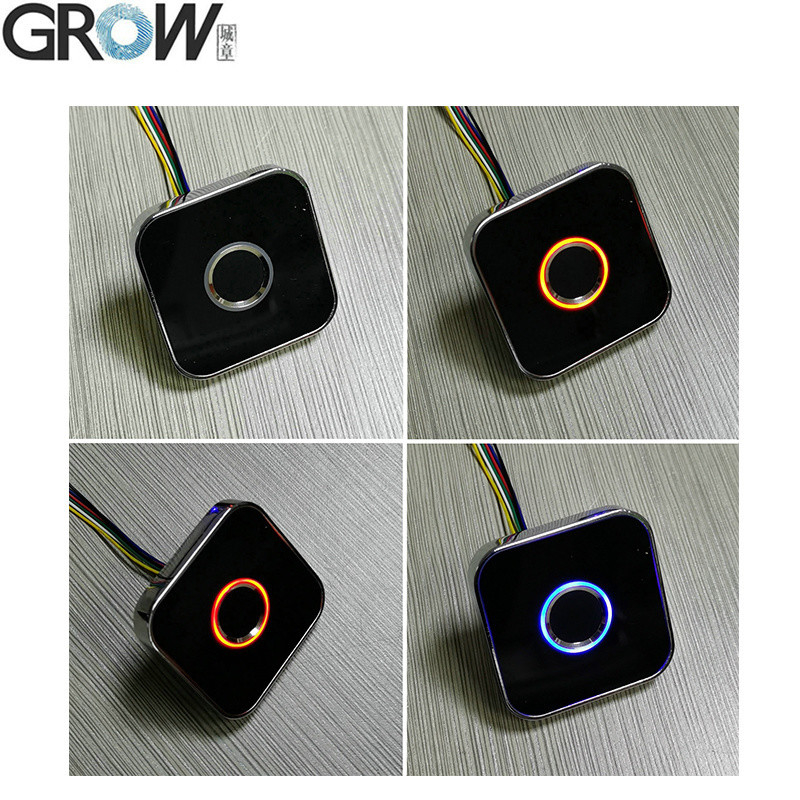

| Màu LED |
Màu tím và xanh dương và đỏ |
| Tốc độ quét |
< 0,2 giây |
| Tốc độ xác minh |
< 0,3 giây |
| Phương pháp khớp |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Môi trường làm việc |
-20C --- 60C |
| Độ ẩm làm việc |
10-85% |
| Khả năng chống tĩnh |
15KV |
| Cường độ chống mài mòn |
1 triệu lần |
| Tỷ lệ thông báo thông tin liên lạc (UART): |
(9600 × N) bps, nơi N = 1 ~ 12 ((n mặc định N = 6, tức là 57600bps) |
Các tệp sản phẩm
·Cung cấp các tệp SDK tham khảo miễn phí cho Arduino, Android,.Net, Windows v.v.
·Cung cấp hướng dẫn sử dụng
Bạn có thể tải xuống hướng dẫn sử dụng R502-AW từ liên kết trang web này:
https://hzgrow.en.made-in-china.com
Bạn có thể tải xuống hướng dẫn sử dụng K202 từ liên kết trang web này:
https://hzgrow.en.made-in-china.com
Nếu cần file SDK, vui lòng liên hệ với chúng tôi.
