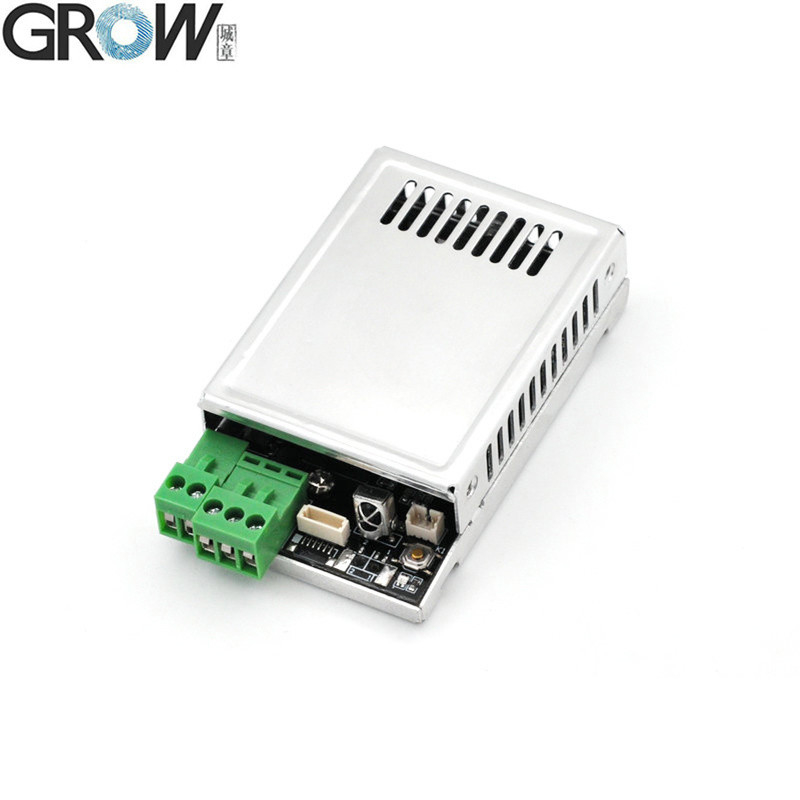

Thông số kỹ thuật
DC10-30V, đầu ra rơle, chế độ chạy bộ (0,5S-99S)/chế độ đánh lửa/chế độ tự khóa.
Được quản lý bằng nút đặt hoặc điều khiển từ xa (thêm/xóa dấu vân tay vào ba cơ sở dữ liệu khác nhau, thay đổi thời gian rơle, v.v.)
· Dòng điện dự phòng: <40MA
· Đầu ra: rơle (tối đa. Hiện tại: 10a)
· Dung lượng dấu vân tay: 200 mảnh
· Chức năng chuyển tiếp: Chế độ chạy bộ (0,5S-99S)/Chế độ đánh lửa/Chế độ tự khóa
Hướng dẫn hoạt động

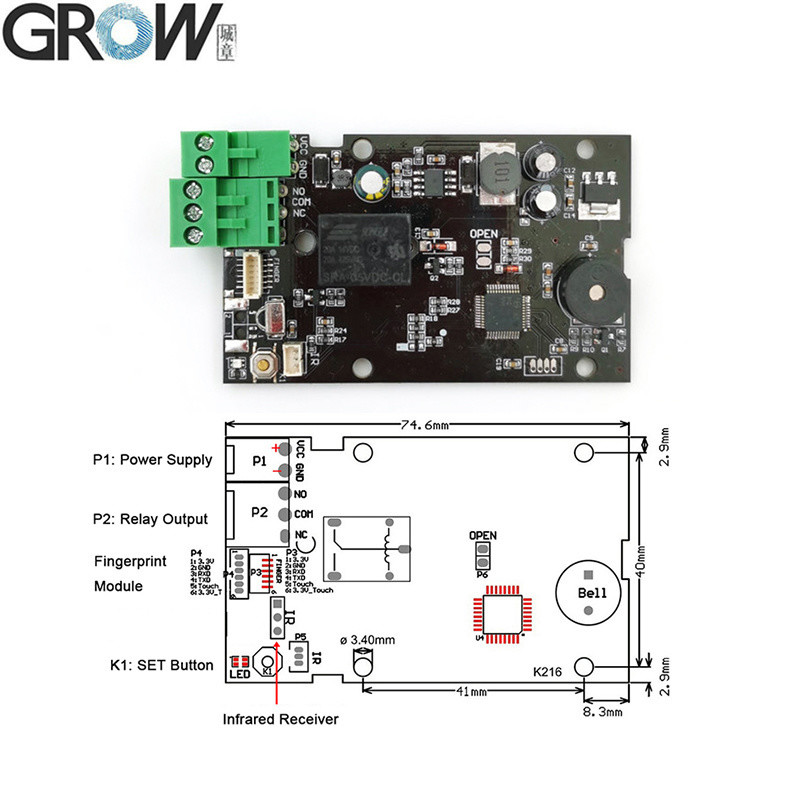

1. Nút đặt:
1.1 Nhấn nút SET trong thời gian ngắn, hệ thống ở trạng thái đăng ký và đèn flash ánh sáng nhanh, nhấn nhiều lần cho mỗi dấu vân tay, đăng ký dấu vân tay thành công khi nghe nhạc.
Dấu vân tay có thể được đăng ký liên tục khi hệ thống ở trạng thái đăng ký; Nếu không cần thêm dấu vân tay nhiều hơn, chờ một vài giây.
1.2 Khi quay lại mặc định của nhà máy, nhấn nút đặt cho đến khi nghe tiếng bíp dài "DI" và
âm nhạc, có nghĩa là hoạt động khởi tạo thành công

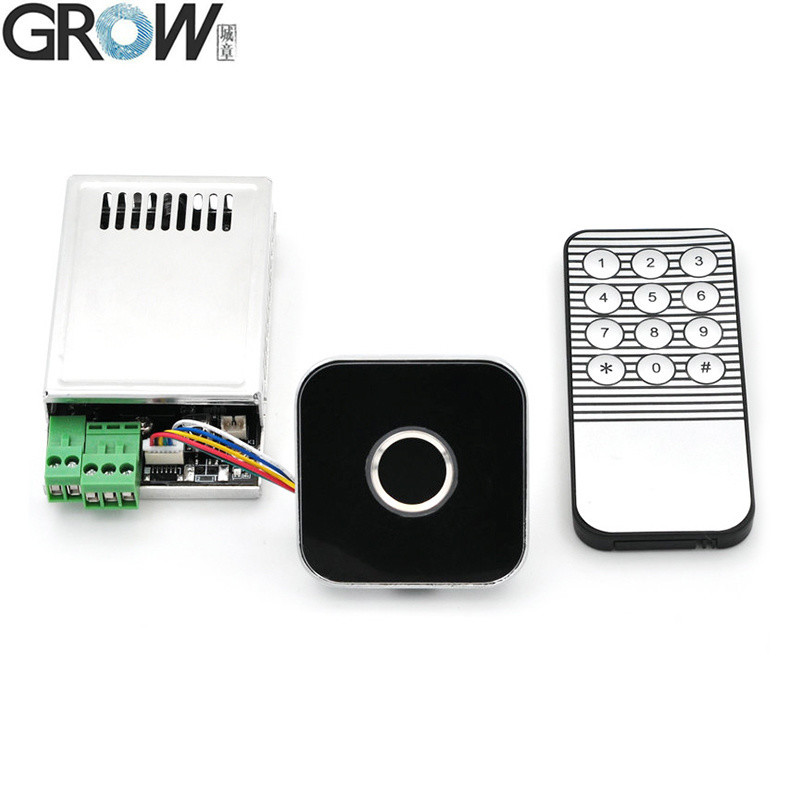

2. Điều khiển từ xa:
Khi sử dụng điều khiển từ xa, PLS chạm vào mô -đun để thức dậy trước.
2.1 Chỉ báo màu xanh được thắp sáng có nghĩa là trong lập trình đã nêu, âm nhạc có nghĩa là hoạt động thành công
Mật khẩu mặc định: 123456, độ dài mật khẩu: 6 số
2.2 Thay đổi mật khẩu:Nhấn*Mật khẩu*1*Mật khẩu mới*Mật khẩu mới#
2.3 Đăng ký dấu vân tay:Nhấn *Mật khẩu *2 *Cơ sở dữ liệu (1-5)#, thoát dấu vân tay ở trạng thái đăng ký khi nhấn nút *hoặc chờ vài giây.
Ví dụ:Đăng ký trong cơ sở dữ liệu 3: Nhấn*Mật khẩu*2*3#
2.4. Xóa dấu vân tay:Nhấn*Mật khẩu*3*Cơ sở dữ liệu (1-5)#
Ví dụ:Xóa trong cơ sở dữ liệu 3: Nhấn*Mật khẩu*3*3#
2.5. Cài đặt thời gian chuyển tiếp ở chế độ chạy bộ:Nhấn*Mật khẩu*4*Thời gian (0,5S-99S)#
Ví dụ:Đặt 0,5S: Nhấn*Mật khẩu*4*00#
Ví dụ:Đặt 1S: Nhấn*Mật khẩu*4*01#
Ví dụ:Đặt 5S: Nhấn*Mật khẩu*4*05#
Ví dụ:Đặt 99S: Nhấn*Mật khẩu*4*99#
2.6. Đặt chế độ làm việc:
Chế độ chạy bộ: Nhấn*Mật khẩu*5*1#
Chế độ đánh lửa: Nhấn*Mật khẩu*5*2#
Chế độ tự khóa: Nhấn*Mật khẩu*5*3#
2.7. Lựa chọn chế độ chờ:
Chế độ chờ bật: Nhấn*Mật khẩu*6*0#
Tắt chế độ chờ: Nhấn*Mật khẩu*6*1#
2.8. Quay lại chế độ nhà máy:Nhấn*Mật khẩu*7*Mật khẩu#
2.9. Mật khẩu sử dụng:Nhấn *Mật khẩu và Rơle đóng, nhấn # và Relay đã mở
Lưu ý: Bất kỳ dấu vân tay nào cũng có thể được sử dụng ở trạng thái nhà máy, nhưng chức năng sẽ không hợp lệ sau khi dấu vân tay được đăng ký.

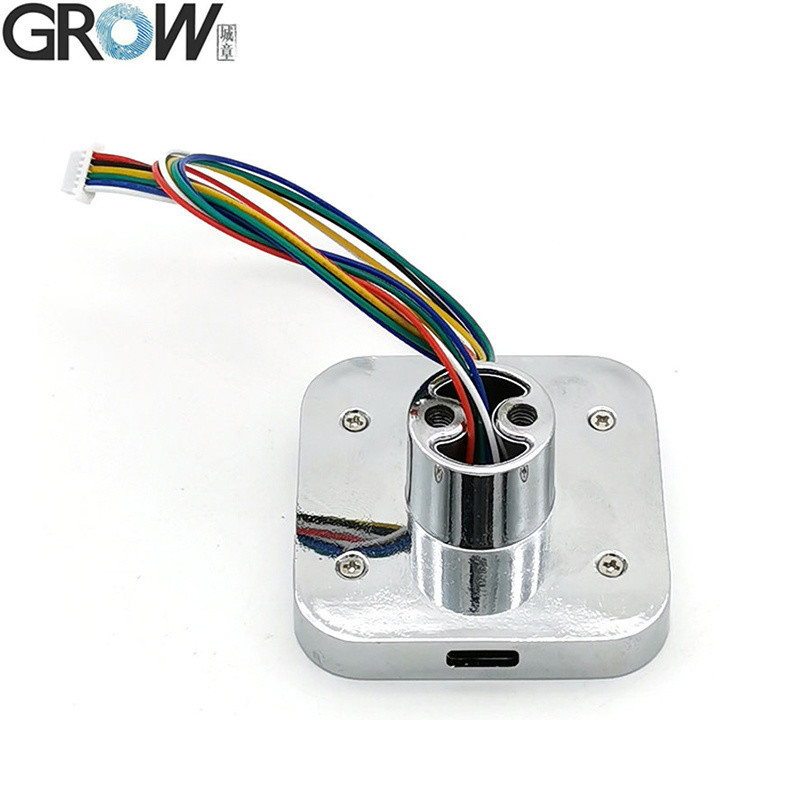

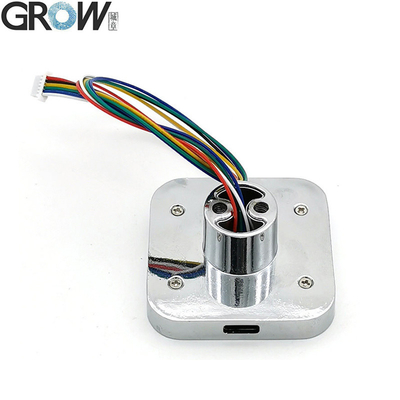

Thông số kỹ thuật R502
| Người mẫu |
R502-HW |
| Kiểu |
Mô -đun dấu vân tay điện dung |
| Giao diện |
UART (TTL) |
| Nghị quyết |
508 dpi |
| Điện áp |
DC 3.3V |
| Dung lượng vân tay |
200 |
| Mảng cảm biến |
192*192 pixel |
| Làm việc hiện tại |
20mA |
| Hiện tại chờ |
Điện áp dự phòng cảm ứng điển hình: 3,3V, dòng điện trung bình: 2UA |

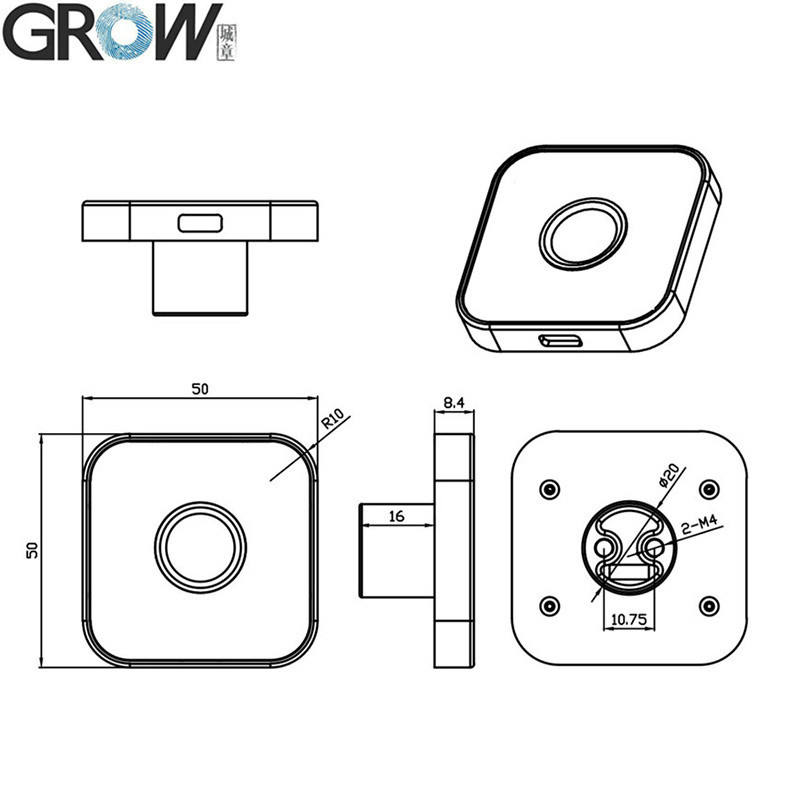

| Mô -đun vân tay Kích thước bên ngoài |
50*50*8.4 (mm) |
| Khu vực thu thập hiệu quả |
Đường kính 15,5 (mm) |
| Vật liệu bao vây |
Hợp kim kẽm |
| Kết nối Bảng điều khiển |
KS200/K202/K215-V1.3/KL216/K219-A/K220/K236-A |
| Đầu nối |
Sh1.0-6pin |

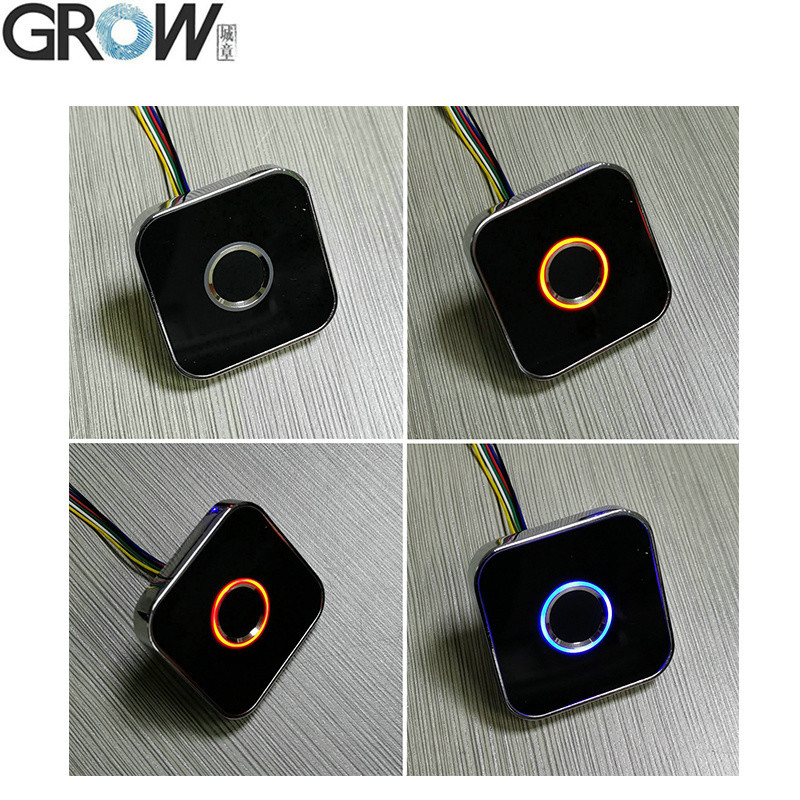

| Kiểm soát đèn LED |
ĐÚNG |
| Màu led |
Màu tím và xanh và đỏ |
| Tốc độ quét |
<0,2 giây |
| Tốc độ xác minh |
<0,3 giây |
| Phương pháp khớp |
1: 1; 1: n |
| Frr |
≤1% |
| XA |
≤0,001% |
| Môi trường làm việc |
-20c --- 60c |
| Độ ẩm làm việc |
10-85% |
| Khả năng chống tĩnh |
15kv |
| Cường độ kháng khí |
1 triệu lần |
| Truyền thông Tỷ lệ Baud (UART): |
(9600 × N) BPS trong đó n = 1 ~ 12 (mặc định n = 6, tức là 57600bps) |
Tệp
· Cung cấp các tệp SDK tham chiếu miễn phí cho Arduino, Android, .NET, Windows, v.v.
· Cung cấp hướng dẫn sử dụng
Video hiển thị chương trình kiểm tra R502-HW
https://youtu.be/q82zg4ifhoa
