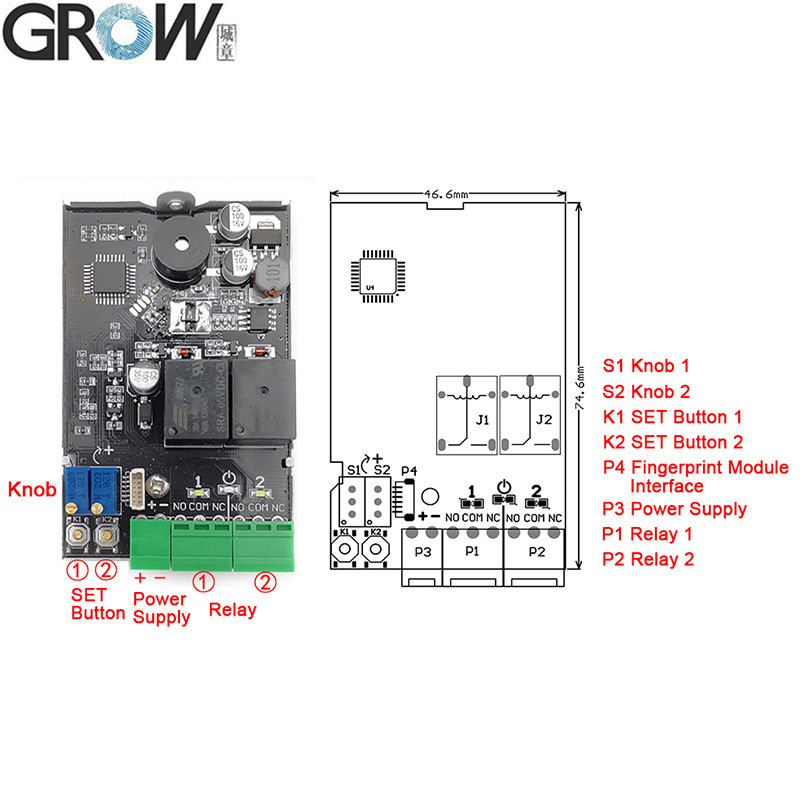

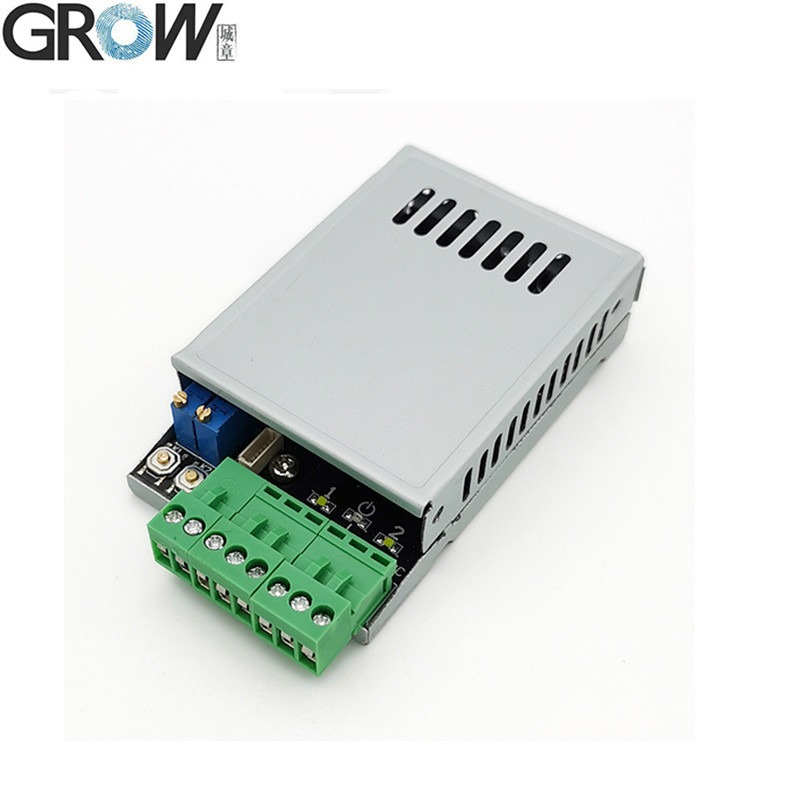

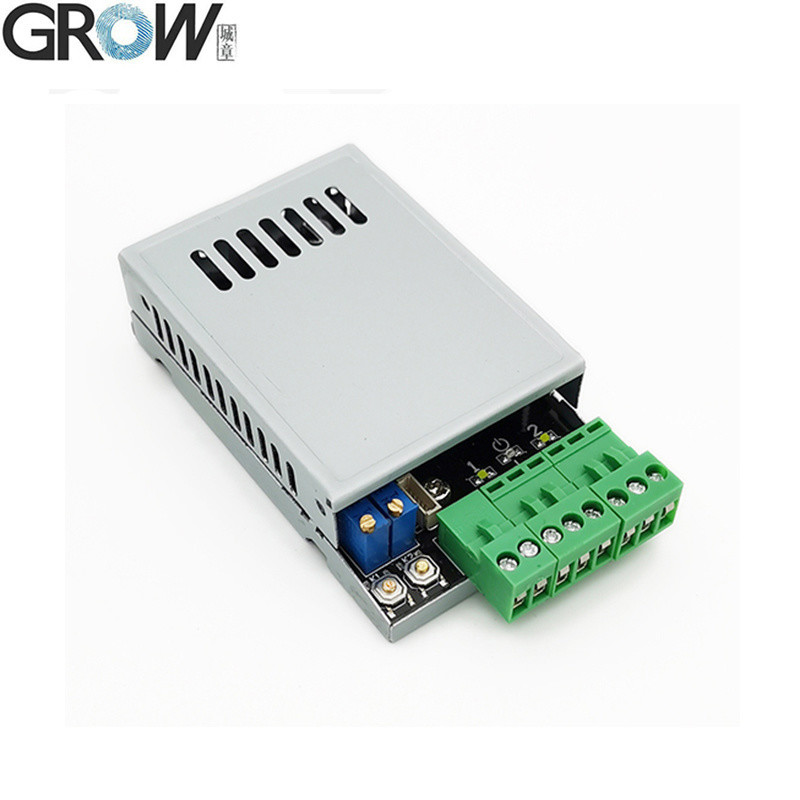

Các thông số kỹ thuật
·P1: Nguồn cung cấp điện:DC10V-30V
·P2: đầu ra: Relay ((Max. hiện tại: 10A)
·P3: MX 1.0-6P Fingerprint Module (có thể kết nối R502,R502-A,R503)
·P4: MX 1.25-6P Fingerprint Module (có thể kết nối R300,R301T,R302,R303,R303T,R305,R306,R307,R501)
·Điện chờ: 6mA ((DC12V)
·Khả năng vân tay: 300 miếng
Hướng dẫn hoạt động
1.SET Button ((K1-K2)
1.1 Dấu vân tay quản trị viên đăng ký:Chấm nút SET trong một thời gian ngắn,hệ thống trong trạng thái đăng ký quản trị viên và đèn đèn màu xanh dương nhấp nháy nhanh,đặt cùng một ngón tay với nhiều lần trong khu vực thu thập dấu vân tay cho đến khi nghe nhạc có nghĩa là đăng ký dấu vân tay thành công. Dấu vân tay có thể được đăng ký liên tục. Nếu không cần thêm dấu vân tay, chờ một vài giây để thoát.
1.2 Xóa dấu vân tay:
1.2.1 Xóa dấu vân tay vị trí rơle đơn:Chấm dài nút SET tương ứng,đèn đèn chỉ báo màu xanh nhấp nháy nhanh,nghe tiếng "Di" dài, thả ngón tay ra,Đèn chỉ số relé và nghe âm nhạc, có nghĩa là vị trí này của dấu vân tay quản trị viên và người dùng sẽ bị xóa;
1.2.2 Xóa tất cả các dấu vân tay vị trí relé ((Trở lại mặc định của nhà máy):Chấm dài bất kỳ nút SET nào để nghe tiếng "Di" dài hai lần, nới lỏng ngón tay,tất cả đèn chỉ số bật,có nghĩa là hoạt động khởi tạo thành côngTrở lại mặc định của nhà máy
2. Đăng ký dấu vân tay người dùng: Nhấn dấu vân tay quản trị viên khoảng 10 giây cho đến khi nghe thấy âm nhạc và ánh sáng chỉ báo màu xanh lam nhấp nháy nhanh, có nghĩa là có thể thêm dấu vân tay người dùng.Đặt cùng một người dùng ngón tay với nhiều lần trong khu vực thu thập dấu vân tay cho đến khi nghe nhạc có nghĩa là đăng ký dấu vân tay thành công. Dấu vân tay có thể được đăng ký liên tục. Nếu không cần thêm dấu vân tay, chờ một vài giây để thoát. (Lưu ý:Vị trí lưu trữ dấu vân tay của người dùng phụ thuộc vào vị trí lưu trữ dấu vân tay của người quản trị; Nếu dấu vân tay của người quản lý được lưu trữ trong số 1 và số 2 cùng một lúc, dấu vân tay của người dùng sẽ được lưu trữ trong số 1 theo mặc định.)
3Xóa dấu vân tay người dùng: Nhấn dấu vân tay quản trị viên khoảng 20 giây cho đến khi nghe "Di-" và nhạc,có nghĩa là dấu vân tay người dùng tại vị trí này sẽ bị xóa. (Lưu ý:Vị trí xóa dấu vân tay của người dùng phụ thuộc vào vị trí lưu trữ dấu vân tay của người quản trịNếu dấu vân tay của người quản trị được lưu trữ trong số 1 và số 2 cùng một lúc, dấu vân tay của người dùng trong số 1 sẽ bị xóa theo mặc định.)
4Đặt thời gian rơle: xoay S1 hoặc S2 để đặt thời gian đóng của rơle từ 0,5 đến 60 giây. Khi vượt quá 60 giây, nó sẽ ở trạng thái mở bình thường, đóng bình thường,Relay hoạt động khi dấu vân tay đi qua, và sau đó rơle được phát hành khi dấu vân tay đi qua một lần nữa, rơle hoạt động và phát hành theo hình tròn.
5Sử dụng:Chạm ngón tay, rơle đóng sau khi dấu vân tay đi qua, và thời gian đóng được xác định bởi S1 hoặc S2.
Lưu ý:
1. Tất cả các đèn chỉ số đều tắt trong trạng thái chờ, và đèn bật trong trạng thái hoạt động;
2Nếu muốn đóng đèn chỉ số mô-đun khi trong chế độ mở bình thường, nhấn dài bất kỳ nút SET để nghe tiếng "Di" dài ba lần.

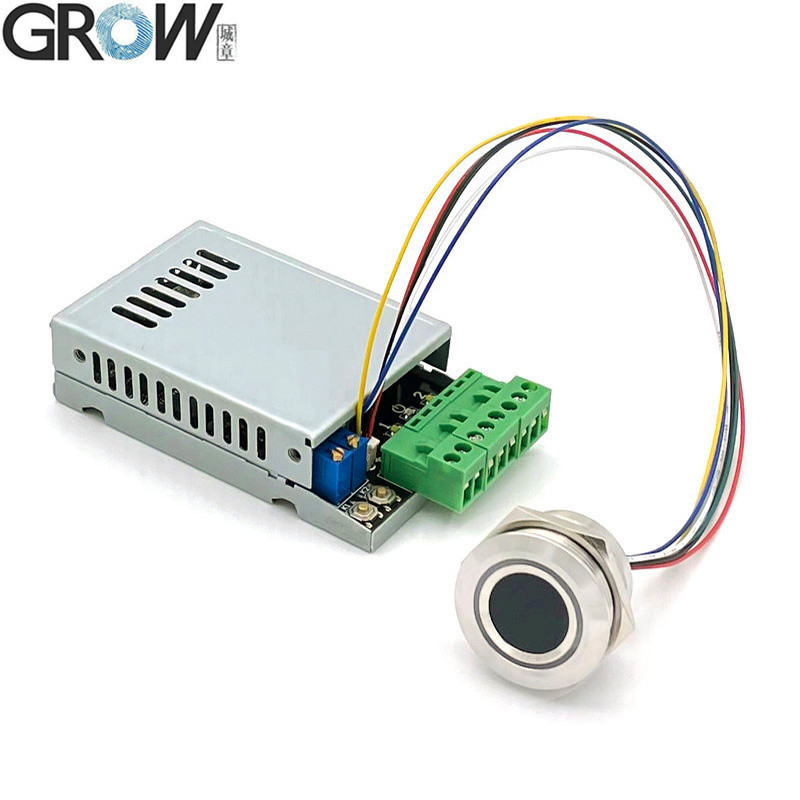

K220 có thể được sử dụng cùng với mô-đun vân tay R502,R502-A,R502-AW,R503

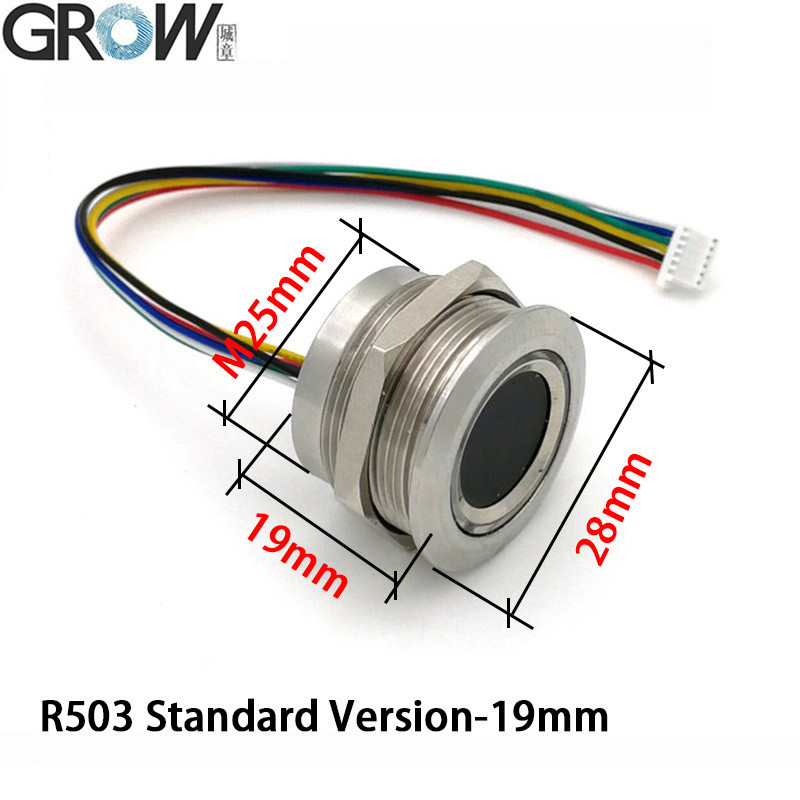

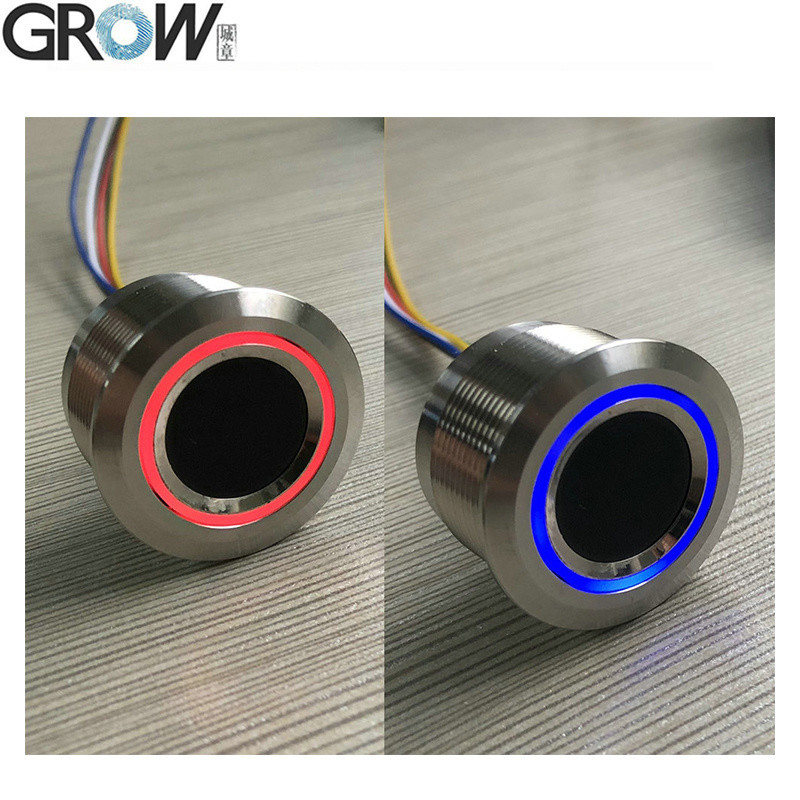

R503 Thông số kỹ thuật
| Mô hình |
R503 |
| Loại |
Mô-đun vân tay dung lượng |
| Giao diện |
UART ((TTL) |
| Nghị quyết |
508 DPI |
| Điện áp |
DC 3.3V |
| Khả năng vân tay |
200 |
| Mảng cảm biến |
192*192 pixel |
| Lưu lượng điện |
20mA |
| Điện dự phòng |
Điện áp chờ cảm ứng điển hình: 3.3V, Điện trung bình: 2uA |
| Kích thước bên ngoài của mô-đun vân tay |
Chiều kính 28 (mm) |
| Kích thước bên trong mô-đun vân tay |
Chiều kính 23,5 (mm) |
| Chiều cao của mô-đun vân tay |
19 (mm) |
| Khu vực thu thập hiệu quả |
Chiều kính 15,5 (mm) |
| Bộ kết nối |
MX1.0-6Pin |
| Điều khiển LED |
Vâng |
| Màu LED |
Màu xanh và đỏ |
| Tốc độ quét |
< 0,2 giây |
| Tốc độ xác minh |
< 0,3 giây |
| Phương pháp khớp |
1:1; 1:N |
| FRR |
≤ 1% |
| FAR |
≤ 0,001% |
| Môi trường làm việc |
-20C --- 60C |
| Độ ẩm làm việc |
10-85% |
| Khả năng chống tĩnh |
15KV |
| Cường độ chống mài mòn |
1 triệu lần |
| Tỷ lệ thông báo thông tin liên lạc (UART): |
(9600 × N) bps, nơi N = 1 ~ 12 ((n mặc định N = 6, tức là 57600bps) |
Các tập tin
·Cung cấp các tệp SDK tham khảo miễn phí cho Arduino, Android,.Net, Windows v.v.
·Cung cấp hướng dẫn sử dụng
K220 Video hoạt động trên Youtube:https://youtu.be/YQXeH9AGbco
Nếu cần file SDK, vui lòng liên hệ với chúng tôi.
