Nhà > Sản phẩm> Bảng kiểm soát dấu vân tay> GROW K220 + R502-A DC10-24V Hai đầu ra rơle với bảng điều khiển truy cập vân tay của người quản lý / người dùng 0.5s-60s-Relê mở bình thường

GROW K220 + R502-A DC10-24V Hai đầu ra rơle với bảng điều khiển truy cập vân tay của người quản lý / người dùng 0.5s-60s-Relê mở bình thường

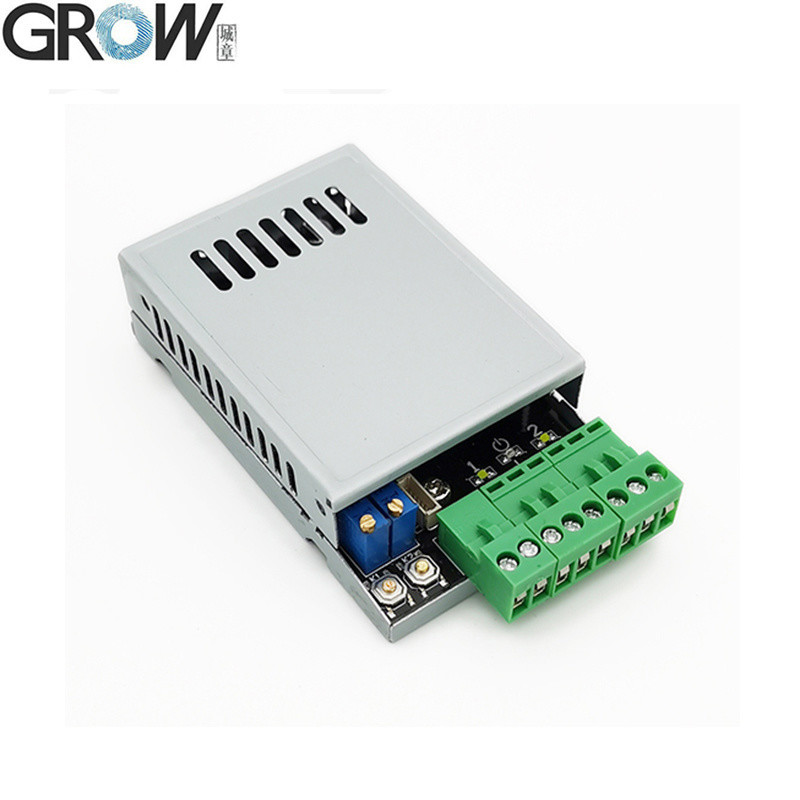

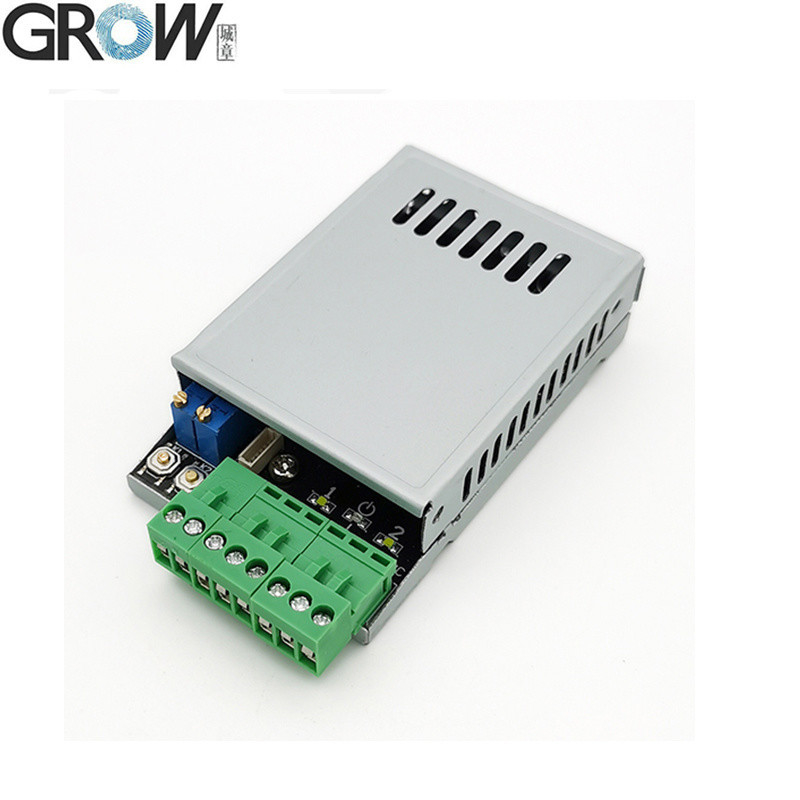

GROW K220+R502-A DC10-24V Two Relay Output With Administrator/User Fingerprint Access Control Board 0.5s-60s-Normally Open Relay

Thông tin cơ bản

Nguồn gốc:	Trung Quốc
Chứng nhận:	CE

Số lượng đặt hàng tối thiểu:	1
chi tiết đóng gói:	hộp
Thời gian giao hàng:	Thời gian giao hàng vào mùa cao điểm: trong vòng 15 ngày làm việc Thời gian giao hàng vào mùa thấp đ
Điều khoản thanh toán:	T / T, Paypal
Khả năng cung cấp:	5000

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Model NO.:	K220+R502-A	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	200
Power Supply:	DC 10V--24V	Standby Current:	<10mA
Output:	Relay(Max. Current:10A)	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 10V--24V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 22.50/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Làm nổi bật:	Mô-đun kiểm soát truy cập dấu vân tay nâng cao , Máy đọc dấu vân tay cao cấp , Mô-đun kiểm soát truy cập vân tay đáng tin cậy

Mô tả sản phẩm

Thông số kỹ thuật

·Nguồn điện: DC10V--24V
·Dòng điện ở chế độ chờ:<10mA
·Đầu ra: Rơ le (Dòng điện tối đa: 10A)
·Dung lượng vân tay: 200 vân tay
·Thời gian rơ le: 0.5s-60s hoặc trên 60s - Ở chế độ thường mở - nhấn vân tay - rơ le mở, nhấn lại - rơ le đóng

Hướng dẫn vận hành

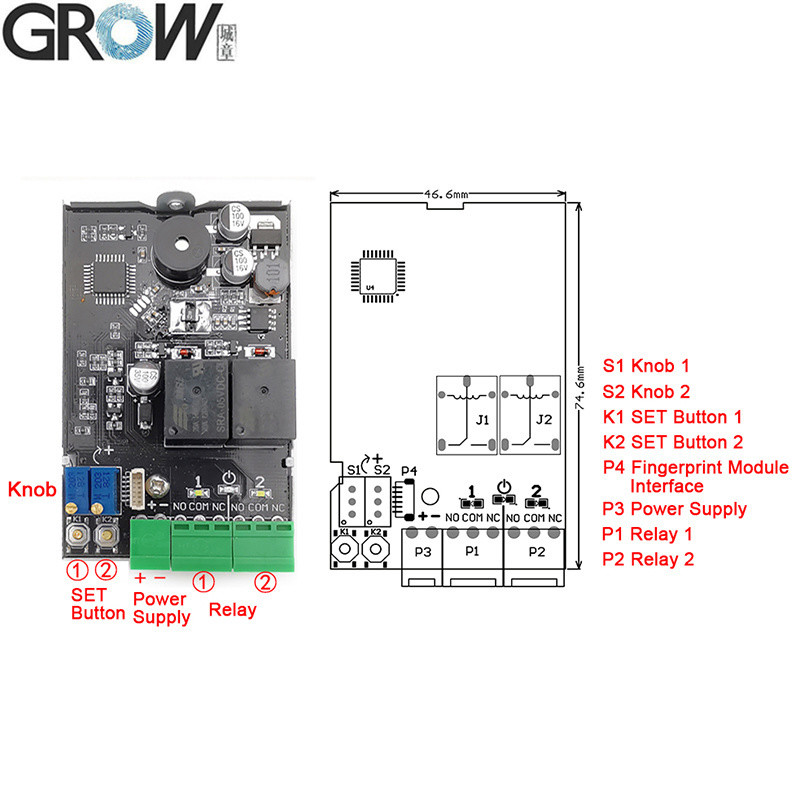

1. Nút SET (K1-K2)
1.1 Đăng ký vân tay quản trị viên: Nhấn nhanh nút SET, hệ thống ở trạng thái đăng ký quản trị viên và đèn báo màu xanh lam nhấp nháy nhanh, đặt cùng một ngón tay nhiều lần vào vùng thu thập vân tay cho đến khi nghe thấy nhạc có nghĩa là đăng ký vân tay thành công. Vân tay có thể được đăng ký liên tục. Nếu không cần thêm vân tay, hãy đợi vài giây để thoát.

1.2 Xóa vân tay:
1.2.1 Xóa vân tay ở vị trí rơ le đơn: Nhấn và giữ nút SET tương ứng, đèn báo màu xanh lam nhấp nháy nhanh, nghe thấy tiếng bíp "Di" dài, thả ngón tay ra, đèn báo rơ le sáng và nghe thấy nhạc, có nghĩa là vị trí này của vân tay quản trị viên và người dùng đã bị xóa;
1.2.2 Xóa tất cả vân tay ở vị trí rơ le (Trở về mặc định nhà máy): Nhấn và giữ bất kỳ nút SET nào để nghe thấy tiếng bíp "Di" dài hai lần, thả ngón tay ra, tất cả đèn báo đều sáng, có nghĩa là thao tác khởi tạo thành công, trở về mặc định nhà máy.

2. Đăng ký vân tay người dùng: Nhấn vân tay quản trị viên khoảng 10 giây cho đến khi nghe thấy nhạc và đèn báo màu xanh lam nhấp nháy nhanh, có nghĩa là có thể thêm vân tay người dùng. Đặt cùng một ngón tay người dùng nhiều lần vào vùng thu thập vân tay cho đến khi nghe thấy nhạc có nghĩa là đăng ký vân tay thành công. Vân tay có thể được đăng ký liên tục. Nếu không cần thêm vân tay, hãy đợi vài giây để thoát. (Lưu ý: Vị trí lưu trữ vân tay của người dùng phụ thuộc vào vị trí lưu trữ vân tay của quản trị viên; Nếu vân tay của quản trị viên được lưu trữ ở số 1 và số 2 cùng một lúc, vân tay của người dùng sẽ được lưu trữ ở số 1 theo mặc định.)

3. Xóa vân tay người dùng: Nhấn vân tay quản trị viên khoảng 20 giây cho đến khi nghe thấy "Di-" và nhạc, có nghĩa là vân tay người dùng ở vị trí này đã bị xóa. (Lưu ý: Vị trí xóa vân tay của người dùng phụ thuộc vào vị trí lưu trữ vân tay của quản trị viên. Nếu vân tay của quản trị viên được lưu trữ ở số 1 và số 2 cùng một lúc, vân tay người dùng ở số 1 sẽ bị xóa theo mặc định.)

4. Cài đặt thời gian rơ le: Xoay S1 hoặc S2 để cài đặt thời gian đóng của rơ le từ 0.5 đến 60 giây. Khi trên 60 giây, nó sẽ ở trạng thái thường mở thường đóng, rơ le hoạt động khi vân tay được thông qua, và sau đó rơ le nhả ra khi vân tay được thông qua một lần nữa, rơ le hoạt động và nhả ra theo vòng tròn. Rơ le là đầu ra tiếp điểm, tín hiệu chuyển đổi, không có đầu ra điện áp.

5. Cách sử dụng: Nhấn ngón tay, rơ le đóng sau khi vân tay được thông qua và thời gian đóng được xác định bởi S1 hoặc S2.

Lưu ý:
1. Tất cả đèn báo đều tắt ở trạng thái chờ và đèn sáng ở trạng thái hoạt động;
2. Nếu muốn tắt đèn báo của mô-đun khi ở chế độ thường mở, nhấn và giữ bất kỳ nút SET nào để nghe thấy tiếng bíp "Di" dài ba lần. Lặp lại hành động này để mở.

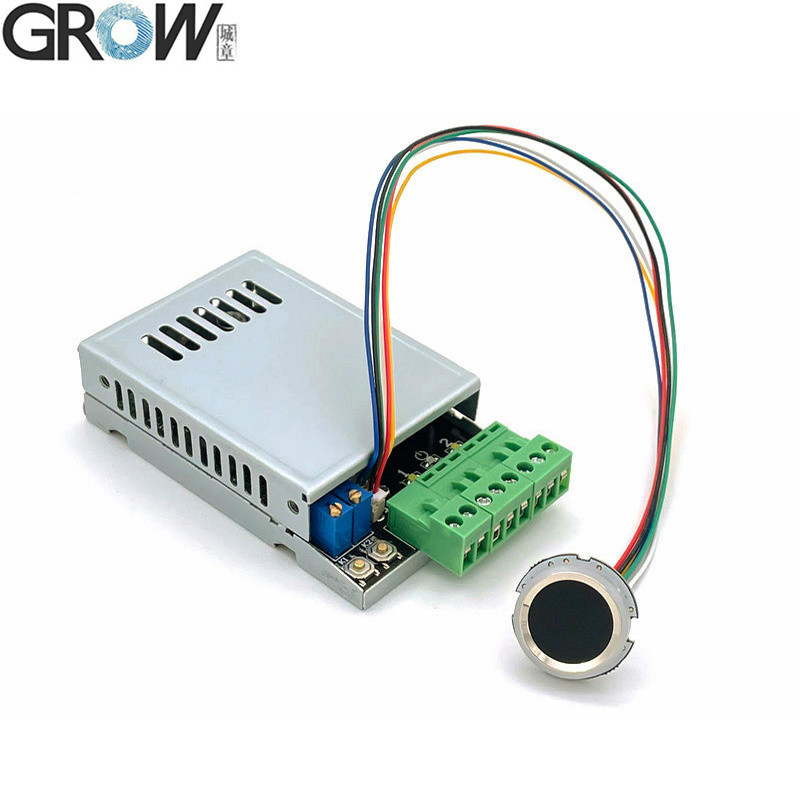

K220 có thể được sử dụng cùng với mô-đun vân tay R502-A, R502-AW, R502-F, R503

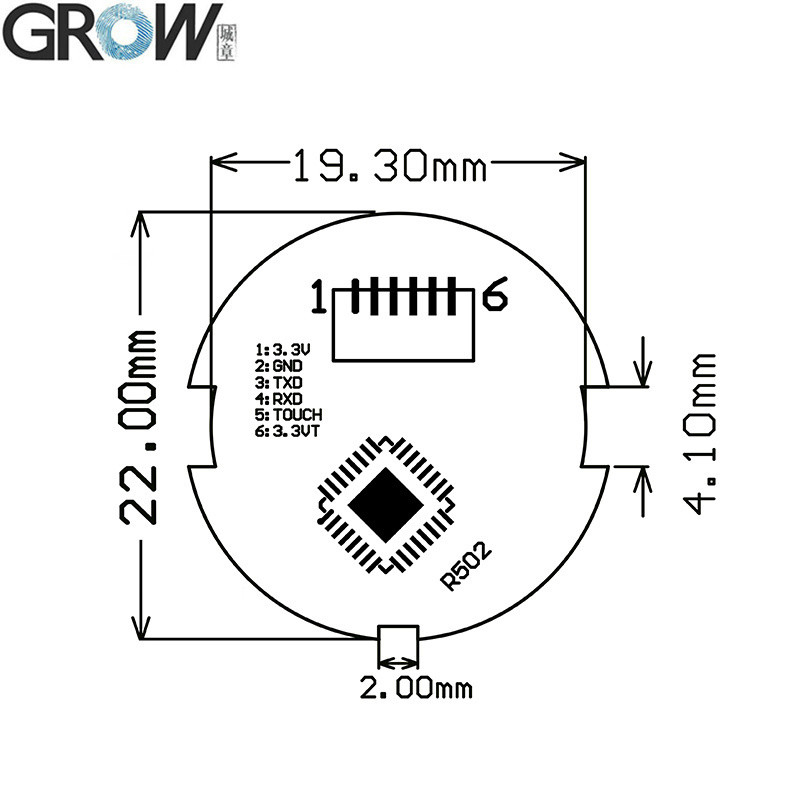

Thông số kỹ thuật R502-A

Model	R502-A
Loại	Mô-đun vân tay điện dung
Giao diện	UART(TTL)
Độ phân giải	508 DPI
Điện áp	DC 3.3V
Dung lượng vân tay	200
Mảng cảm biến	192*192 pixel
Dòng điện hoạt động	20mA
Dòng điện chờ	Điện áp chờ cảm ứng điển hình: 3.3V, Dòng điện trung bình: 2uA
Kích thước bên ngoài mô-đun vân tay	Đường kính 22 (mm)
Kích thước bên trong mô-đun vân tay	Đường kính 19.5 (mm)
Chiều cao mô-đun vân tay	5 (mm)
Vùng thu thập hiệu quả	Đường kính 15.5 (mm)
Đầu nối	SH1.0-6Pin
Điều khiển LED	CÓ

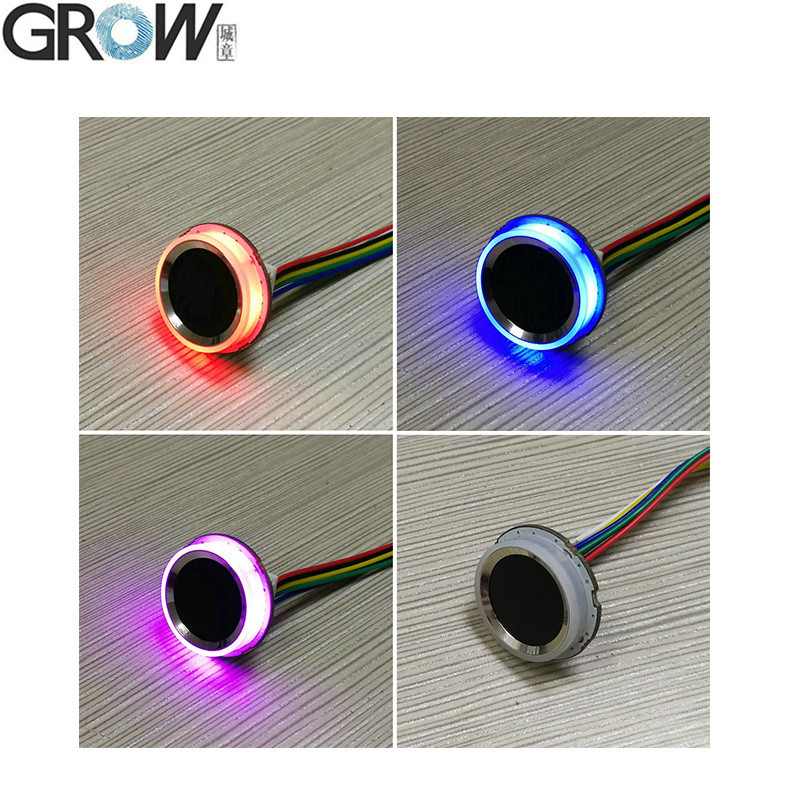

Màu LED	Tím và Xanh lam và Đỏ
Tốc độ quét	< 0.2 giây
Tốc độ xác minh	< 0.3 giây
Phương pháp đối sánh	1:1; 1:N
FRR	≤1%
FAR	≤0.001%
Môi trường làm việc	-20C ---60C
Độ ẩm làm việc	10-85%
Khả năng chống tĩnh điện	15KV
Cường độ chống mài mòn	1 triệu lần
Tốc độ truyền thông (UART):	(9600 × N) bps trong đó N = 1 ~ 12 (mặc định N = 6, tức là 57600bps)

Tập tin

·Cung cấp các tệp SDK tham khảo miễn phí cho Arduino, Android, .Net, Windows, v.v.
·Cung cấp Hướng dẫn sử dụng

Video Vận hành K220 trên Youtube: https://youtu.be/YQXeH9AGbco

Nếu cần các tệp SDK, vui lòng liên hệ với chúng tôi.
