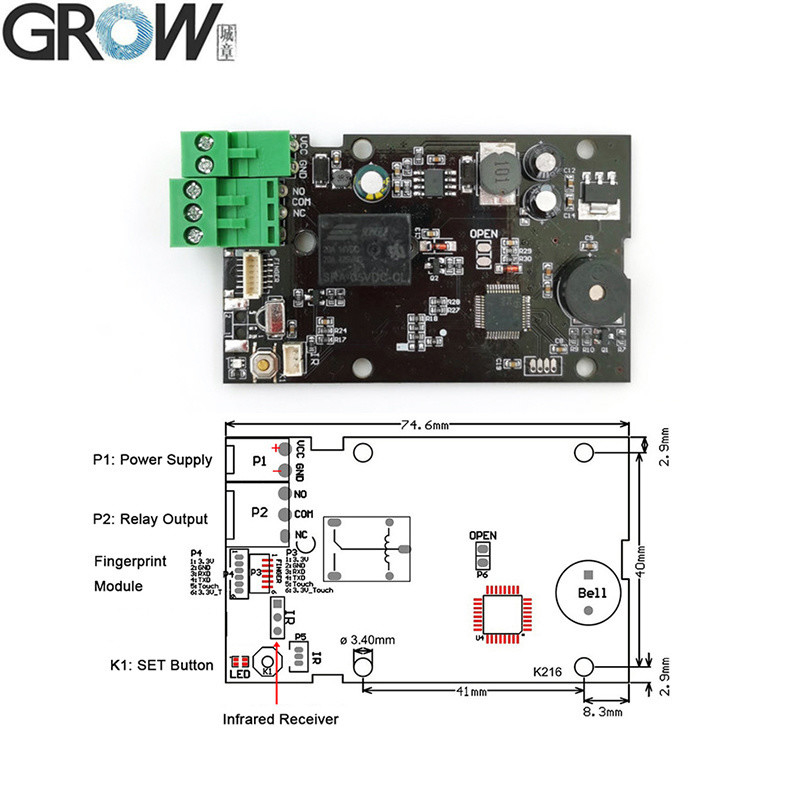

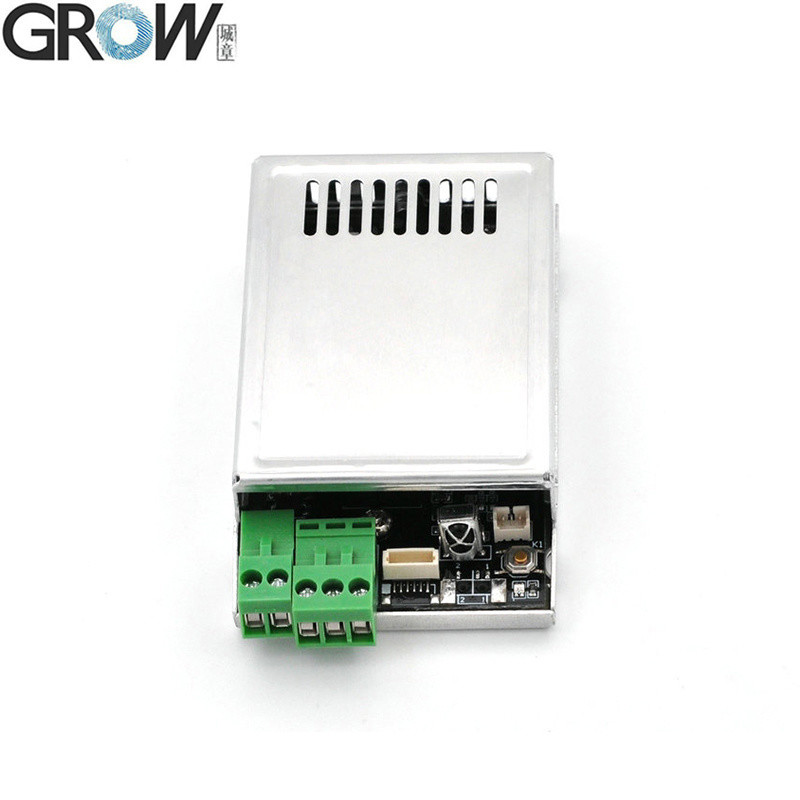

Thông số kỹ thuật
DC10-30V, Đầu ra rơ le, Chế độ Jog (0.5s-99s)/Chế độ đánh lửa/Chế độ tự khóa.
Được quản lý bằng nút SET hoặc điều khiển từ xa (thêm/xóa vân tay vào ba cơ sở dữ liệu khác nhau, thay đổi thời gian rơ le, v.v.)
·Đầu ra: Rơ le (Dòng điện tối đa: 10A)
·Dung lượng vân tay: 200 vân tay
·Chức năng rơ le: Chế độ Jog (0.5s-99s)/Chế độ đánh lửa/Chế độ tự khóa
Hướng dẫn vận hành
1. Nút SET:
1.1 Nhấn nhanh nút SET, hệ thống ở trạng thái đăng ký và đèn báo nhấp nháy nhanh, nhấn nhiều lần cho mỗi vân tay, đăng ký vân tay thành công khi nghe thấy nhạc.
Vân tay có thể được đăng ký liên tục khi hệ thống ở trạng thái đăng ký; nếu không cần thêm vân tay nữa, hãy đợi vài giây. (Theo mặc định, nó sẽ được lưu trong cơ sở dữ liệu vân tay 1, khi cơ sở dữ liệu hiện tại đầy, nó sẽ tự động được lưu vào cơ sở dữ liệu tiếp theo.)
1.2 Khi trở về mặc định ban đầu của nhà máy, nhấn nút SET cho đến khi nghe thấy tiếng 'Di' bíp dài và
nhạc, có nghĩa là thao tác khởi tạo thành công

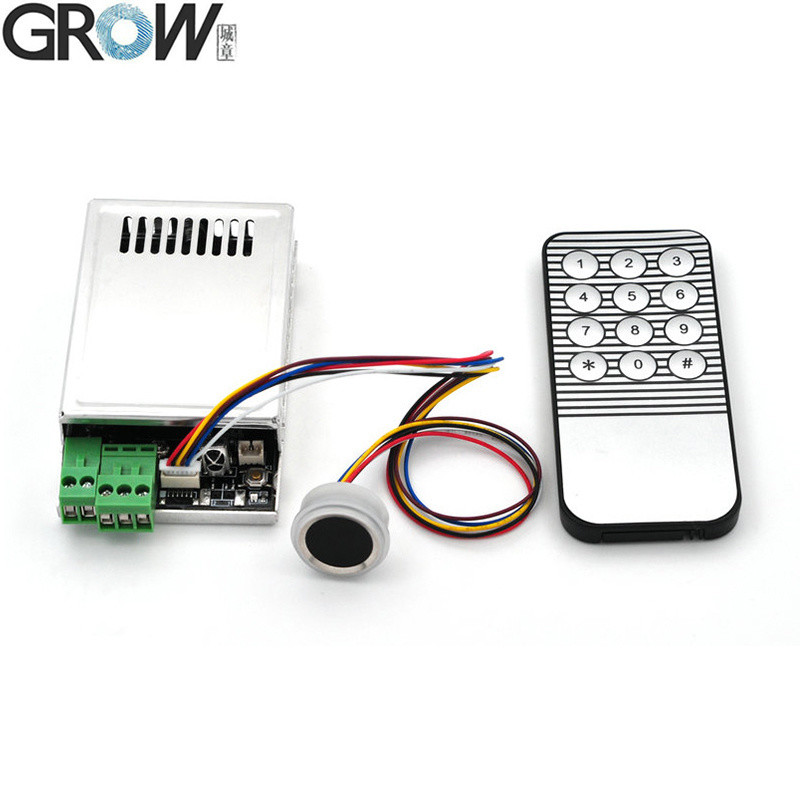

2. Điều khiển từ xa:
Khi sử dụng điều khiển từ xa, vui lòng chạm vào mô-đun để đánh thức trước.
2.1 Đèn báo màu xanh lam sáng có nghĩa là đang ở trạng thái lập trình, nhạc có nghĩa là thao tác thành công
Mật khẩu mặc định: 123456, độ dài mật khẩu: 6 chữ số
2.2 Thay đổi mật khẩu: Nhấn *mật khẩu*1*mật khẩu mới*mật khẩu mới#
2.3 Đăng ký vân tay: Nhấn *mật khẩu*2*Cơ sở dữ liệu (1-5)# , Thoát đăng ký vân tay khi nhấn nút * hoặc đợi vài giây.
Ví dụ: Đăng ký trong Cơ sở dữ liệu 3: Nhấn *mật khẩu*2*3#
2.4. Xóa vân tay: Nhấn *mật khẩu*3*Cơ sở dữ liệu (1-5)#
Ví dụ: Xóa trong Cơ sở dữ liệu 3: Nhấn *mật khẩu*3*3#
2.5. Cài đặt thời gian rơ le ở chế độ jog: Nhấn *mật khẩu*4*Thời gian (0.5s-99s)#
Ví dụ: Đặt 0.5s: Nhấn *mật khẩu*4*00#
Ví dụ: Đặt 1s: Nhấn *mật khẩu*4*01#
Ví dụ: Đặt 5s: Nhấn *mật khẩu*4*05#
Ví dụ: Đặt 99s: Nhấn *mật khẩu*4*99#
2.6. Cài đặt Chế độ làm việc:
Chế độ Jog: Nhấn *mật khẩu*5*1#
Chế độ đánh lửa: Nhấn *mật khẩu*5*2#
Chế độ tự khóa: Nhấn *mật khẩu*5*3#
2.7. Lựa chọn Chế độ chờ:
Bật Chế độ chờ: Nhấn *mật khẩu*6*0#
Tắt Chế độ chờ: Nhấn *mật khẩu*6*1#
2.8. Trở về Chế độ nhà máy: Nhấn *mật khẩu*7*mật khẩu#
2.9. Sử dụng mật khẩu: Nhấn *mật khẩu và rơ le đóng, nhấn # và rơ le mở
Lưu ý: Bất kỳ vân tay nào cũng có thể được sử dụng ở trạng thái nhà máy, nhưng chức năng sẽ không hợp lệ sau khi vân tay được đăng ký.

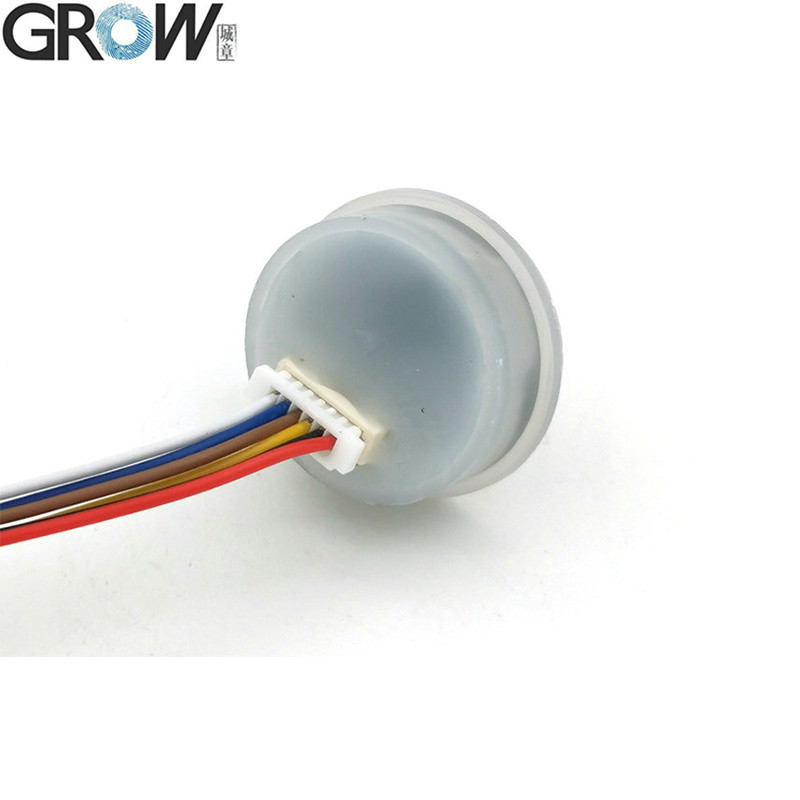

Thông số kỹ thuật R502-F
| Model |
R502-F |
| Loại |
Mô-đun vân tay điện dung |
| Giao diện |
UART(TTL) |
| Độ phân giải |
508 DPI |
| Điện áp |
DC 3.3V |
| Dung lượng vân tay |
200 |
| Mảng cảm biến |
192*192 pixel |
| Dòng điện làm việc |
20mA |
| Dòng điện chờ |
Điện áp chờ cảm ứng điển hình: 3.3V, Dòng điện trung bình: 2uA |

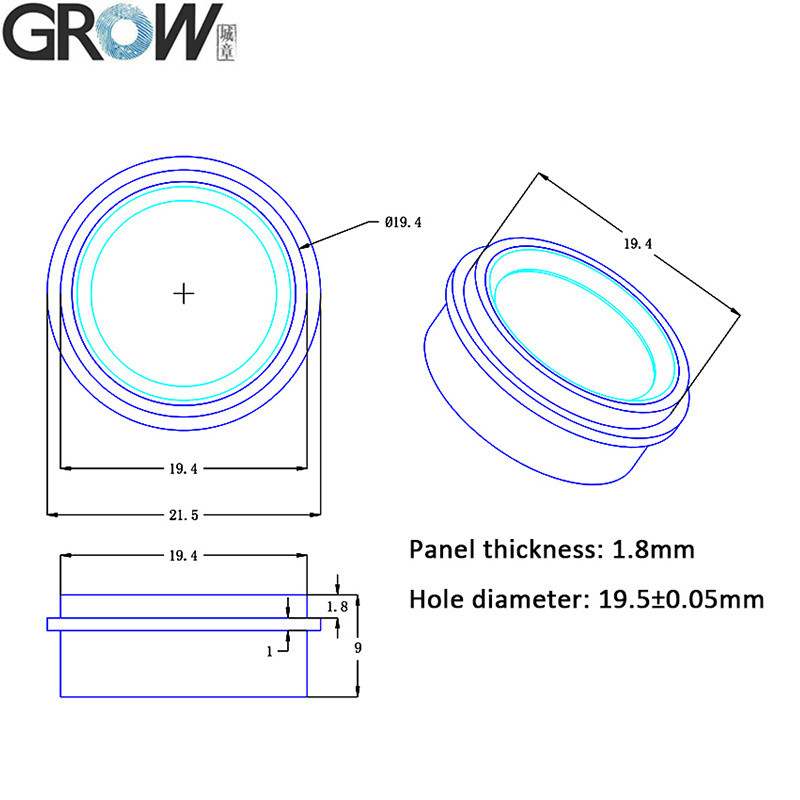

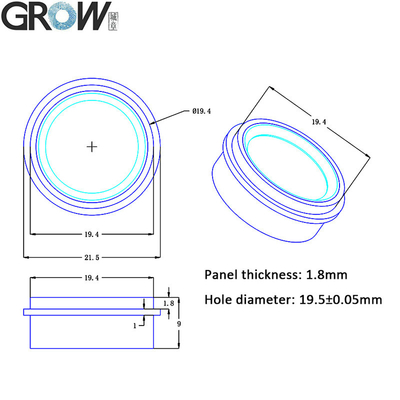

| Kích thước bên ngoài mô-đun vân tay |
Đường kính 21.5 (mm) |
| Kích thước bên trong mô-đun vân tay |
Đường kính 19.5 (mm) |
| Chiều cao mô-đun vân tay |
9 (mm) |
| Vùng thu thập hiệu quả |
Đường kính 15.5 (mm) |
| Đầu nối |
SH1.0-6Pin |

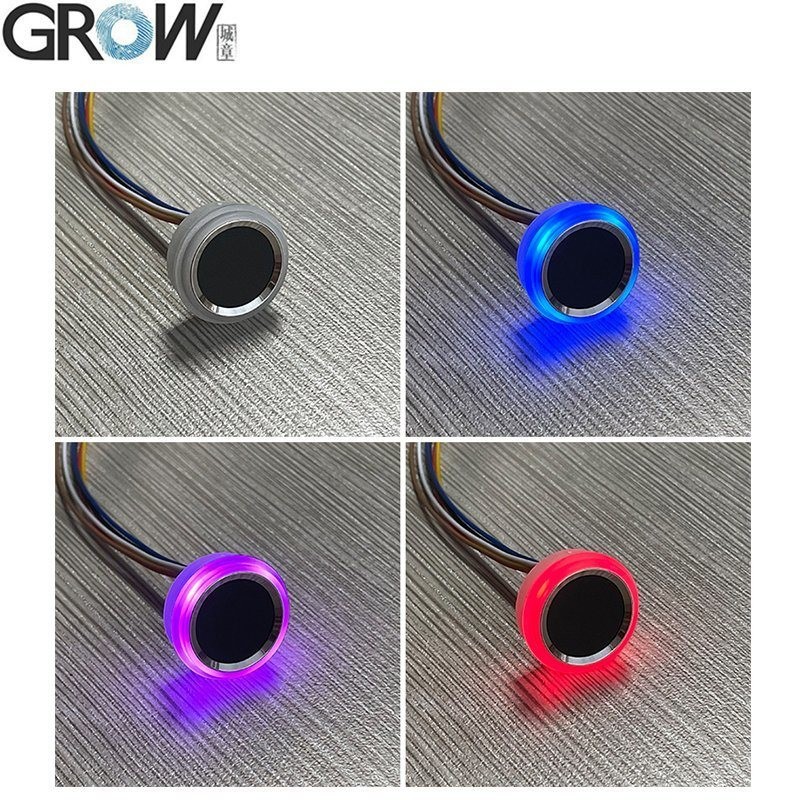

| Điều khiển LED |
CÓ |
| Màu LED |
RGB |
| Tốc độ quét |
< 0.2 giây |
| Tốc độ xác minh |
< 0.3 giây |
| Phương pháp đối sánh |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| Môi trường làm việc |
-20C ---60C |
| Độ ẩm làm việc |
10-85% |
| Khả năng chống tĩnh điện |
15KV |
| Cường độ chống mài mòn |
1 triệu lần |
| Tốc độ truyền thông (UART): |
(9600 × N) bps trong đó N = 1 ~ 12 (mặc định N = 6, tức là 57600bps) |
Tập tin
·Cung cấp các tệp SDK tham khảo miễn phí cho Arduino, Android, .Net, Windows, v.v. ·Cung cấp Hướng dẫn sử dụng
