GROW KS220-L+R503 DC30-75V Bảng điều khiển dấu vân tay 2 Relay Chức năng quản trị viên / người dùng Chế độ tự khóa / Chơi / Khởi động

GROW KS220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-locking/Jog/Ignition Mode

Thông tin cơ bản

Nguồn gốc:	Trung Quốc
Chứng nhận:	CE

Số lượng đặt hàng tối thiểu:	1
chi tiết đóng gói:	hộp
Thời gian giao hàng:	Thời gian giao hàng vào mùa cao điểm: trong vòng 15 ngày làm việc Thời gian giao hàng vào mùa thấp đ
Điều khoản thanh toán:	T / T, Paypal
Khả năng cung cấp:	5000

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Model NO.:	KS220-L+R503	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	200
Power Supply:	DC 30-75V	Stand-by Current for Control Board:	3.5mA
Output:	Relay	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 30-75V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.200kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 21/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Làm nổi bật:	2 Relay Optical Fingerprint Sensor Module , 2 Relay uart cảm biến dấu vân tay , Mô-đun cảm biến vân tay quang học 75V

Mô tả sản phẩm

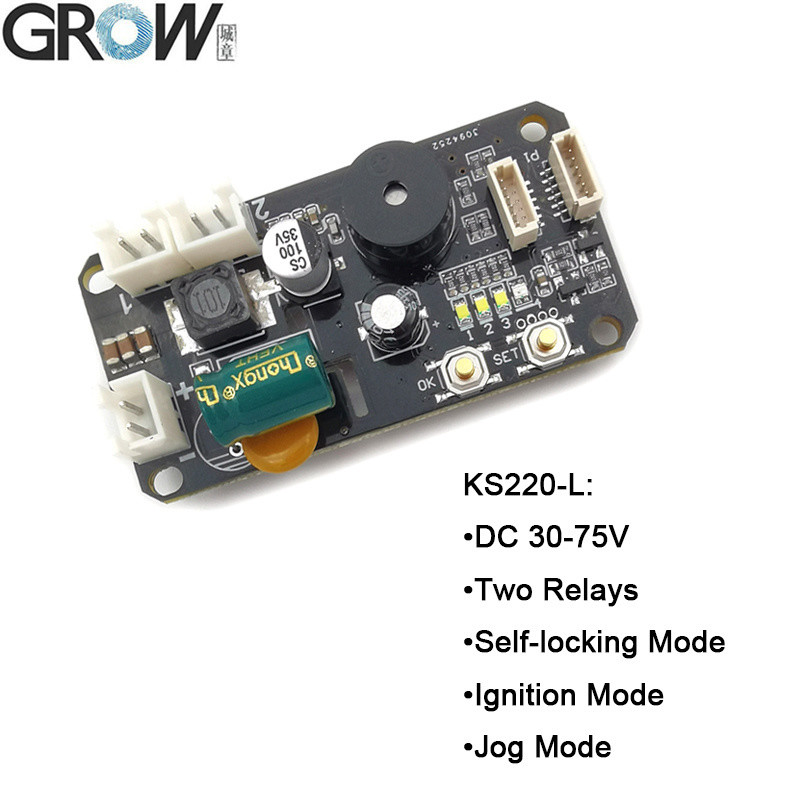

Thông số kỹ thuật KS220-L
Thông số kỹ thuật:
·Nguồn điện: DC 30-75V
·Dòng chờ: 3.5mA
·Dung lượng vân tay:
·Vân tay quản trị viên: 10 vân tay
·Vân tay người dùng: R503/R502-F: 190 vân tay R558/R558S: 110 vân tay
·Đầu ra: Rơ le
·Chế độ rơ le: Chế độ tự khóa, Chế độ đánh lửa, Chế độ nhấp nhả

KS220-L có 2 rơ le, nguồn điện là DC30-75V.

Cóba chế độ rơ le: chế độ nhấp nhả, chế độ tự khóa, chế độ đánh lửa.

Mẹo hữu ích:

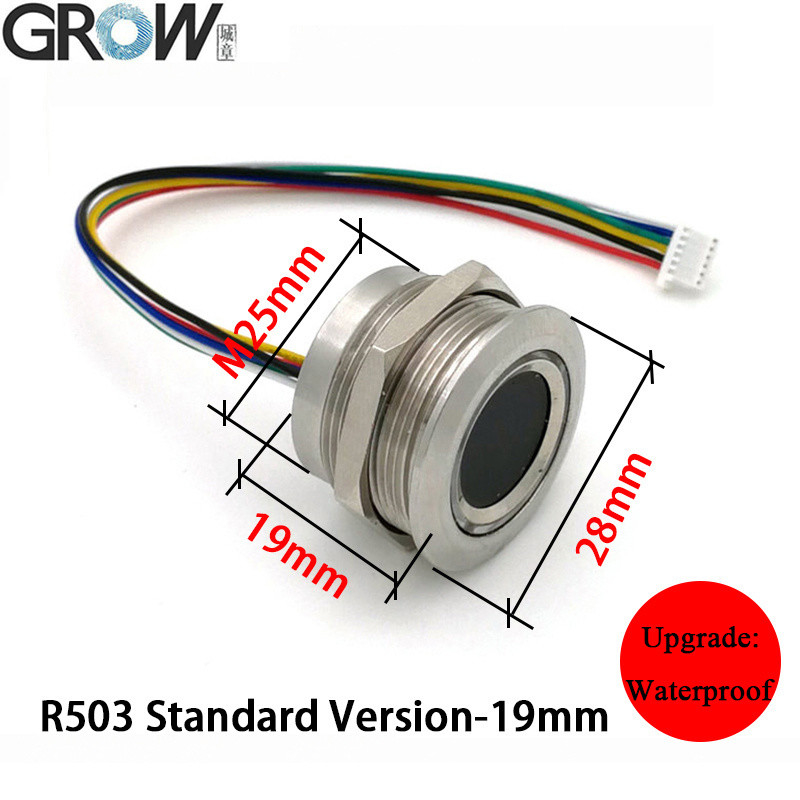

Nếu cần kết nối với ô tô, xe máy và cần sản phẩm bảo mật cao, nên chọn R503, R502-F.

Sự khác biệt giữa KS220-S và KS220-L:

KS220-S: DC12V, 25uA

KS220-L: DC30-75V, 3.5mA

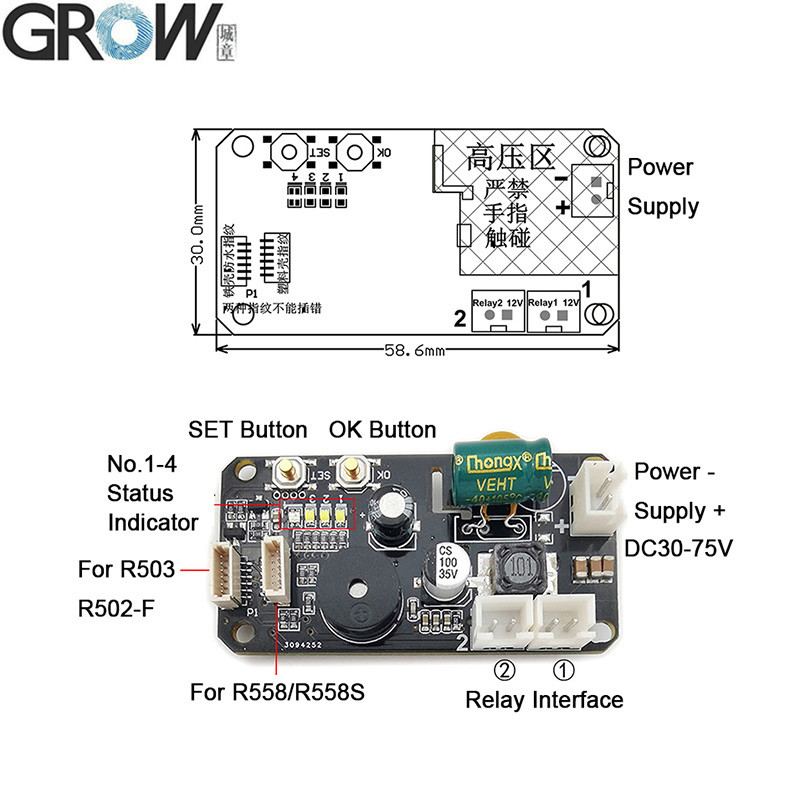

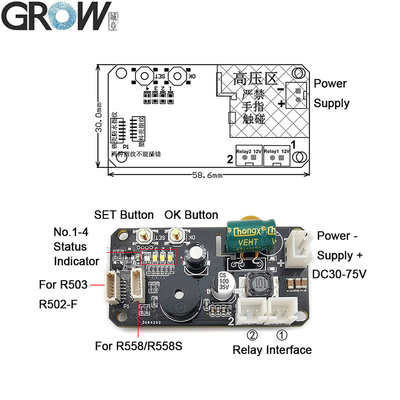

Hướng dẫn vận hành KS220-L
(Trong trạng thái hoạt động của nhà máy, rơ le số 1 ở chế độ tự khóa, rơ le số 2 ở chế độ đánh lửa.)
1. Đăng ký vân tay quản trị viên:Nhấn nhanh nút SET, đèn báo trạng thái số 4 hiển thị màu xanh lam, sau đó nhấn nút OK để xác nhận, lúc này đèn LED của mô-đun vân tay nhấp nháy, đặt cùng một ngón tay quản trị viên nhiều lần vào vùng thu thập vân tay cho đến khi nghe thấy nhạc có nghĩa là đăng ký vân tay thành công. Có thể đăng ký vân tay liên tục và có thể đăng ký 10 vân tay quản trị viên; nếu không cần thêm vân tay nữa, hãy đợi vài giây để thoát. Nếu quản trị viên được đăng ký đầy đủ, nó sẽ tự động thoát khỏi trạng thái đăng ký quản trị viên sau khi nghe thấy "DiDiDi". Nó sẽ bắt đầu đăng ký vân tay người dùng nếu nhấn lại nút SET. Vân tay quản trị viên không có chức năng mở khóa, chỉ dùng để đăng ký hoặc xóa vân tay. Vân tay quản trị viên hiển thị đèn LED vòng màu tím, vân tay người dùng hiển thị đèn LED vòng màu xanh lam.

2. Đăng ký vân tay người dùng:Nhấn vân tay quản trị viên cho đến khi mô-đun hiển thị đèn báo màu xanh lam và nghe thấy nhạc, có nghĩa là có thể thêm vân tay người dùng. Đặt cùng một ngón tay người dùng nhiều lần vào vùng thu thập vân tay cho đến khi nghe thấy nhạc có nghĩa là đăng ký vân tay thành công. Có thể đăng ký vân tay liên tục khi hệ thống ở trạng thái đăng ký; nếu không cần thêm vân tay nữa, hãy đợi vài giây.

3. Xóa vân tay người dùng:Nhấn vân tay quản trị viên cho đến khi mô-đun hiển thị đèn báo màu đỏ và nghe thấy tiếng bíp "DiDiDi" và nhạc, có nghĩa là vân tay người dùng đã bị xóa.

4. Khôi phục cài đặt gốc:Nhấn nhanh nút SET nhiều lần cho đến khi đèn báo trạng thái SỐ 4 hiển thị màu đỏ, sau đó nhấn và giữ nút OK cho đến khi mô-đun vân tay hiển thị đèn báo màu đỏ nhấp nháy nhanh và nghe thấy nhạc có nghĩa là thao tác khởi tạo thành công.

5. Cách sử dụng Rơ le 1:Nhấn nhanh vân tay người dùng đã đăng ký. Mô-đun vân tay hiển thị đèn xanh lục.

6. Cách sử dụng Rơ le 2:Nhấn và giữ vân tay người dùng đã đăng ký. Mô-đun vân tay hiển thị đèn xanh lam.

Ghi chú:
1. Bất kỳ vân tay nào cũng có thể được sử dụng trong trạng thái nhà máy, nhưng chức năng sẽ không hợp lệ sau khi vân tay được đăng ký.

Tài liệu sản phẩm

·Cung cấp các tệp SDK tham khảo miễn phí cho Arduino, Android, .Net, Windows, v.v.
·Cung cấp Hướng dẫn sử dụng

Bạn có thể tải xuống hướng dẫn sử dụng KS220-L từ liên kết trang web này:
https://hzgrow.en.made-in-china.com

Nếu cần các tệp SDK, vui lòng liên hệ với chúng tôi.
