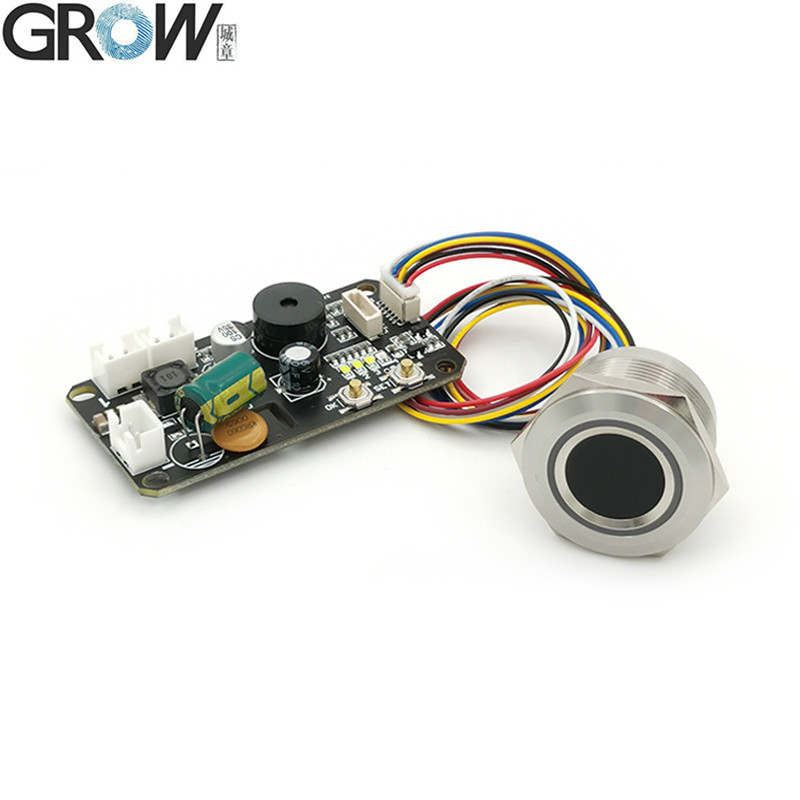

2 Relay Round Optical Fingerprint Sensor Module DC 30-75V Với Tốc độ cao

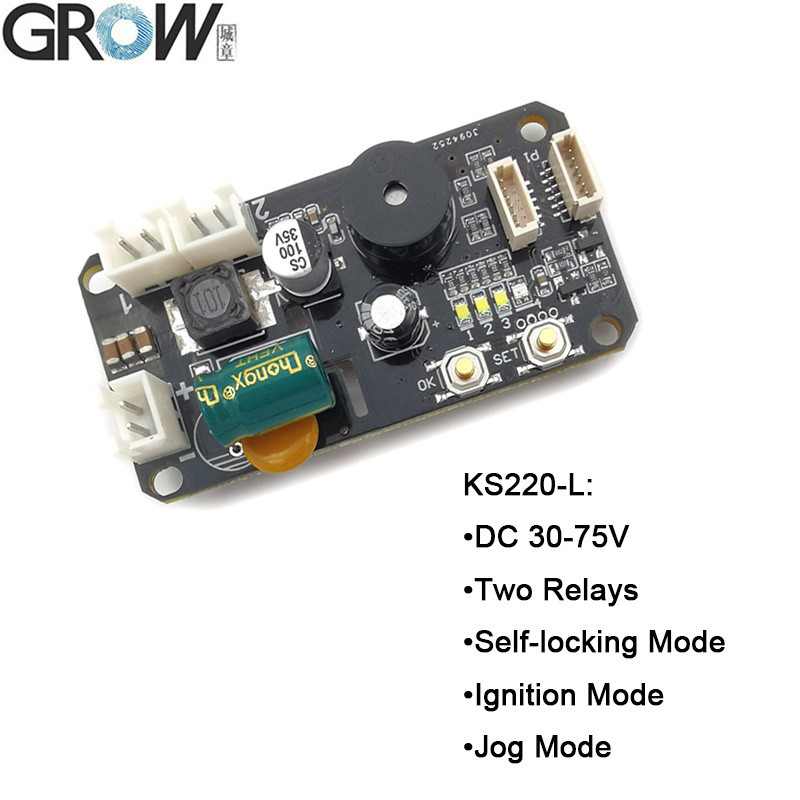

Các thông số kỹ thuật KS220-L
Các thông số kỹ thuật:
·Bằng nguồn điện: DC 30-75V
·Điện chờ: 3,5mA
·Khả năng vân tay:
·Dấu vân tay quản trị: 10 miếng

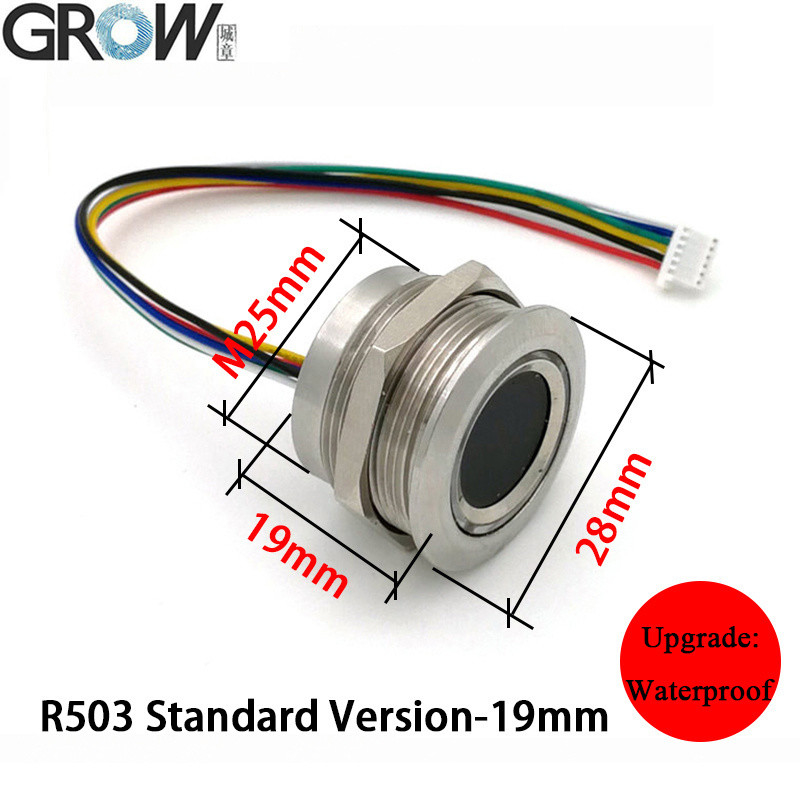

·Dấu vân tay người dùng: R503/R502-F:190 miếng R558/R558S:110 miếng
·Output: Relay
·Chế độ Relay: Chế độ tự khóa, Chế độ Khởi động, Chế độ Đi bộ
DC30-75V, 2 Relay Output, Dấu vân tay của người quản lý/Người dùng, Chế độ chạy bộ, Chế độ tự khóa, Chế độ bật

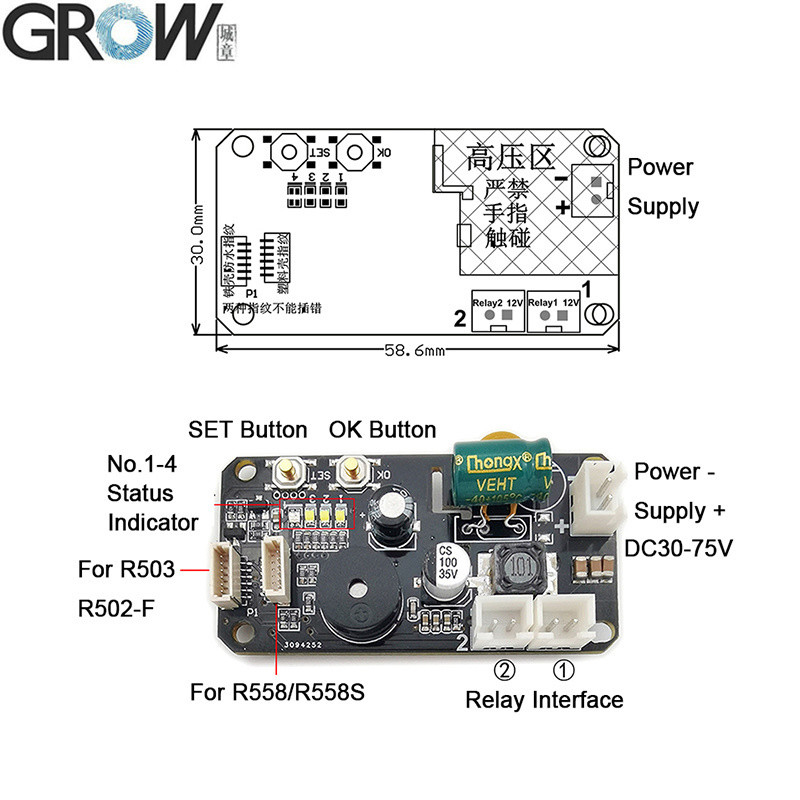

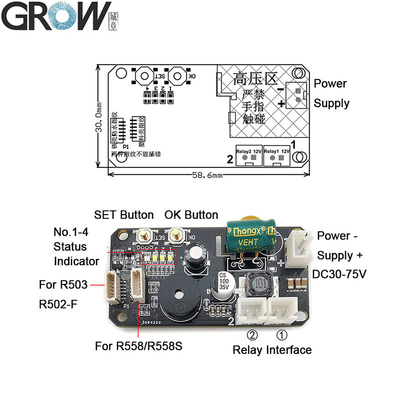

Hướng dẫn vận hành KS220-L
(Trong trạng thái hoạt động của nhà máy,những tiếp xúc số 1 trong chế độ tự khóa,những tiếp xúc số 2 trong chế độ thắp sáng.)
1- Dấu vân tay quản trị viên đăng ký:Nhấn ngắn nút SET, chỉ báo trạng thái số 4 hiển thị màu xanh, sau đó nhấn nút OK để xác nhận, bây giờ các mô-đun vân tay đèn LED flash,đặt cùng một admin ngón tay với nhiều lần trong khu vực thu thập dấu vân tay cho đến khi nghe nhạc có nghĩa là đăng ký dấu vân tay thành công. Dấu vân tay có thể được đăng ký liên tục và nó có thể đăng ký 10 miếng dấu vân tay quản trị viên; nếu không cần thêm dấu vân tay nhiều hơn, chờ một vài giây để thoát.Nếu người quản trị được đăng ký đầy đủ, nó sẽ tự động thoát khỏi trạng thái đăng ký quản trị viên sau khi nghe "DiDiDi". Nó sẽ bắt đầu đăng ký dấu vân tay người dùng nếu nhấn nút SET một lần nữa.Dấu vân tay quản trị không có chức năng mở khóa, chỉ được sử dụng để đăng ký hoặc xóa vân tay.

2. Đăng ký dấu vân tay người dùng:Nhấn dấu vân tay quản trị viên cho đến khi mô-đun hiển thị đèn chỉ báo màu xanh và nghe nhạc,có nghĩa là có thể thêm dấu vân tay người dùng.Đặt cùng một người dùng ngón tay với nhiều lần trong khu vực thu thập dấu vân tay cho đến khi nghe nhạc có nghĩa là đăng ký dấu vân tay thành côngDấu vân tay có thể được đăng ký liên tục khi hệ thống trong trạng thái đăng ký; nếu không cần thêm dấu vân tay, chờ một vài giây.

3. Xóa dấu vân tay người dùng:Nhấn vào dấu vân tay quản trị viên cho đến khi mô-đun hiển thị đèn chỉ số màu đỏ và nghe thấy tiếng bíp "DiDiDi" và âm nhạc, có nghĩa là dấu vân tay của người dùng sẽ bị xóa.

4- Trở lại mặc định của nhà máy:Nhấn ngắn nút SET một lần nữa và một lần nữa, cho đến khi chỉ báo trạng thái NO.4 hiển thị màu đỏ,sau đó nhấn nút OK cho đến khi mô-đun dấu vân tay cho thấy đèn đèn đỏ đèn nhấp nháy nhanh và nghe nhạc có nghĩa là khởi tạo hoạt động thành công.

5. Làm thế nào để sử dụng Relay 1:Bấm ngắn đăng ký dấu vân tay người dùng.

6.Làm thế nào để sử dụng Relay 2:Bấm dài ghi dấu vân tay người dùng.

Lưu ý:
1Bất kỳ dấu vân tay nào cũng có thể được sử dụng trong trạng thái nhà máy, nhưng chức năng sẽ không hợp lệ sau khi dấu vân tay được đăng ký.
