GROW KR501 High Level Output DC3.3-10V Bảng điều khiển vân tay với mô-đun vân tay cho hệ thống kiểm soát truy cập

GROW KR501 High Level Output DC3.3-10V Fingerprint Control Board With Fingerprint Module For Access Control System

Thông tin cơ bản

Nguồn gốc:	Trung Quốc
Chứng nhận:	CE

Số lượng đặt hàng tối thiểu:	1
chi tiết đóng gói:	hộp
Thời gian giao hàng:	Thời gian giao hàng vào mùa cao điểm: trong vòng 15 ngày làm việc Thời gian giao hàng vào mùa thấp đ
Điều khoản thanh toán:	T / T, Paypal
Khả năng cung cấp:	5000

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Model NO.:	KR501	Screen:	as Picture
Communication Interface:	RS232	Fingerprint Capacity:	20
Power Supply:	DC 3.7-10V	Output:	1 Second, 3.3V-500mA
Stand-by Current for Control Board:	2.5-7ua,Typical Value: 3ua	Working Current:	40-250mA,Typical Value: 45mA
Size:	Diameter 36mm	Transport Package:	Standard Export Carton Package
Specification:	Power supply: DC 3.7-10V	Trademark:	GROW
Origin:	China	HS Code:	8471609000
Supply Ability:	5000	Package Size:	13.00cm * 8.00cm * 9.00cm
Package Gross Weight:	0.100kg	Voice Service:	Without Voice Service
Clock:	Without Clock	Color:	as Picture
Samples:	US$ 6.5/Piece 1 Piece(Min.Order) \|	Customization:	Available \| Customized Request
Shipping Cost:	about shipping cost and estimated delivery time.	Payment Method:	Initial Payment Full Payment
Currency:	US$	Return&refunds:	You can apply for a refund up to 30 days after receipt of the products.
Làm nổi bật:	3.3V Bảng kiểm soát vân tay , 3Mô-đun quét vân tay 3V , Bảng kiểm soát vân tay đầu ra cấp cao

Mô tả sản phẩm

Thông số kỹ thuật

DC3.7-10V, Đầu ra mức cao, Đầu ra: 1 giây, 3.3V-500mA

·Dung lượng vân tay: 20

·Điện áp hoạt động: DC 3.7-10V

·Dòng chờ (không bao gồm thiết bị bên ngoài): 2.5-7uA giá trị điển hình: 3uA

·Dòng hoạt động (không bao gồm thiết bị bên ngoài): 40-250mA giá trị điển hình: 45mA

·Đầu ra: 1 giây, 3.3V-500mA

·Báo động điện áp thấp: ≤4.8V

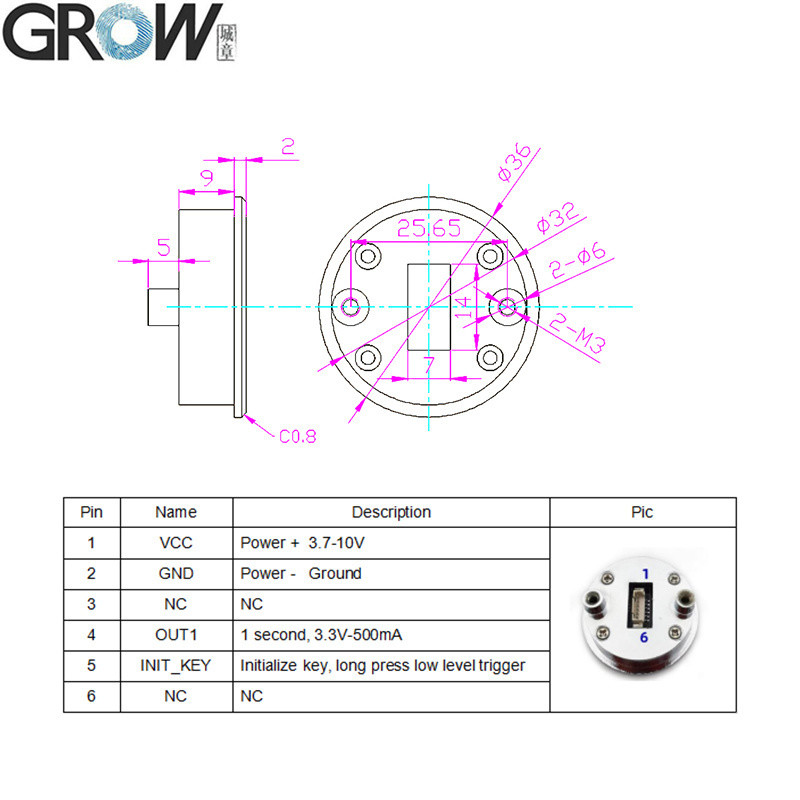

Định nghĩa chân:

Chân	Tên	Mô tả
1	VCC	Nguồn + 3.7-10V
2	GND	Nguồn - Đất
3	NC	NC
4	OUT1	1 giây, 3.3V-500mA
5	INIT_KEY	Khởi tạo phím, nhấn giữ mức thấp kích hoạt
6	NC	NC

Hướng dẫn vận hành

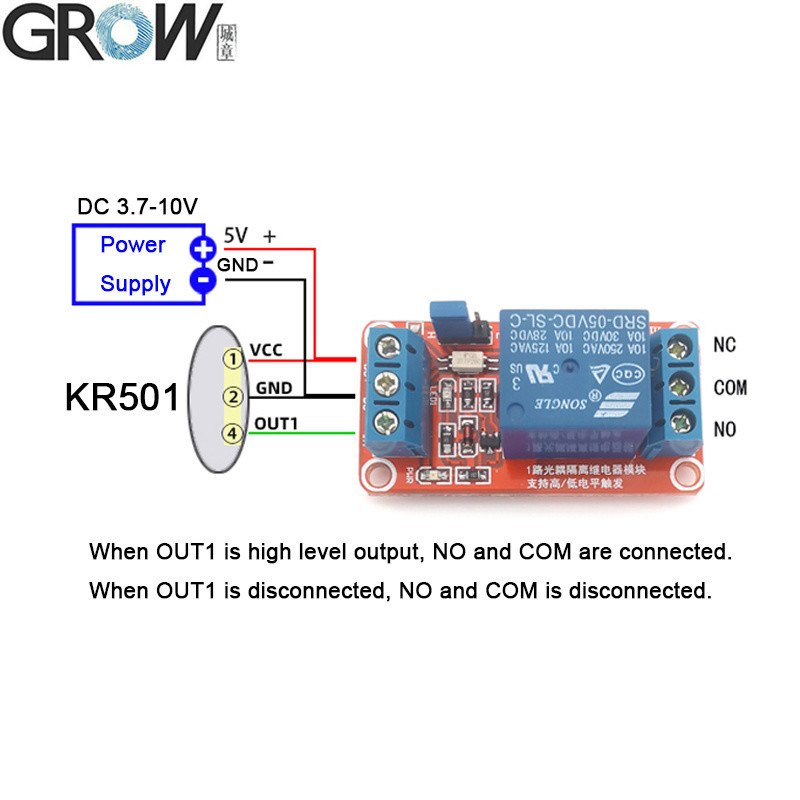

Sau khi vân tay được xác nhận, chân OUT1 xuất ra tín hiệu với điện áp 3.3V và dòng điện 500mA trong 1 giây. Ở trạng thái khởi tạo, bất kỳ vân tay nào cũng có thể vượt qua.

1. Đăng ký vân tay: Nhấn và giữ vân tay đã đăng ký (Ở trạng thái ban đầu, nhấn bất kỳ vân tay nào), cho đến khi đèn báo màu xanh lam bật và nghe thấy nhạc, có nghĩa là hệ thống đang ở trạng thái đăng ký, nhấn ngón tay nhiều lần vào khu vực thu thập vân tay, mỗi lần nhấn có âm thanh "di", cho đến khi nghe thấy nhạc có nghĩa là đăng ký vân tay thành công. Vân tay có thể được đăng ký liên tục khi hệ thống ở trạng thái đăng ký; nếu không cần thêm vân tay nữa, hãy đợi vài giây.

Lưu ý: Ở trạng thái khởi tạo, phải đăng ký hơn 2 vân tay chính xác cho lần đầu tiên, sau đó hệ thống có thể được loại bỏ khỏi trạng thái khởi tạo.

2. Xóa vân tay (Quay lại trạng thái khởi tạo):

2.1 Nhấn và giữ vân tay đã đăng ký, cho đến khi đèn báo màu đỏ bật, có nghĩa là tất cả các vân tay đã bị xóa và quay lại trạng thái khởi tạo.

2.2 Sử dụng chân INIT_KEY. Ở trạng thái chờ, kết nối chân INIT_KEY với đất, cho đến khi đèn báo màu đỏ bật, nghe thấy âm thanh "Di-", ngắt kết nối đất, đèn báo chuyển sang màu xanh lục, có nghĩa là tất cả các vân tay đã bị xóa và quay lại trạng thái khởi tạo.
