Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Chứng nhận: CE
Số lượng đặt hàng tối thiểu: 1
chi tiết đóng gói: hộp
Thời gian giao hàng: Thời gian giao hàng vào mùa cao điểm: trong vòng 15 ngày làm việc Thời gian giao hàng vào mùa thấp đ
Điều khoản thanh toán: T / T, Paypal
Khả năng cung cấp: 5000
Thông tin chi tiết
Mô hình NO.: R503-5V Màn hình: như hình ảnh
Phương thức giao tiếp: RS232 Khả năng vân tay: 200
Điện áp: DC 5V Khu vực thu thập hiệu quả: Đường kính 15,5 (mm)
Mảng cảm biến: 190*190 Điểm ảnh Nghị quyết: 508Dpi
Cường độ kháng mài mòn: 1 triệu lần Khả năng chống tĩnh điện: 15kv
Đường kính ngoài của mô-đun vân tay: 28mm Đường kính bên trong của Module vân tay: 25mm (M25)
Chiều cao mô-đun vân tay: 19mm Trọng lượng: 32g
Điều khiển đèn LED: Vâng Gói vận chuyển: gói carton tiêu chuẩn xuất khẩu
Thông số kỹ thuật: Đường kính 28 (mm) Thương hiệu: PHÁT TRIỂN
Nguồn gốc: Trung Quốc Mã Hs: 8471609000
Khả năng cung cấp: 5000 Kích thước gói: 13,00cm * 8,00cm * 9,00cm
Trọng lượng tổng gói: 0,100kg Dịch vụ thoại: Không có dịch vụ thoại
Đồng hồ: Không có đồng hồ Màu sắc: Màu đen
Các mẫu: 13,9 đô la Mỹ/Cái 1 Cái (Số lượng đặt hàng tối thiểu) | Tùy chỉnh: Có sẵn Ứng dụng tùy chỉnh
Giá vận chuyển: về chi phí vận chuyển và thời gian giao hàng ước tính. phương thức thanh toán: Thanh toán ban đầu Thanh toán đầy đủ
tiền tệ: ĐÔ LA MỸ$ Trả lại và hoàn tiền: Bạn có thể yêu cầu hoàn lại tiền tối đa 30 ngày sau khi nhận được sản phẩm.
Làm nổi bật:

Mô-đun cảm biến vân tay linh hoạt

,

Mô-đun cảm biến vân tay bền

,

Mô-đun vân tay quang học bền


Mô tả sản phẩm

Mô-đun cảm biến vân tay RGB hình tròn DC5V chống nước R503-5V


Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 0

Mô tả

        1. Tích hợp chip thu thập hình ảnh và thuật toán, Tất cả trong một
        2. Sự linh hoạt để thích ứng với các điều kiện của ngón tay, cho dù đó là ngón tay khô, ngón tay ướt, ngón tay vân tay có kết cấu nhẹ và ngón tay già, tất cả đều có tỷ lệ nhận dạng cao
        3. Các lĩnh vực ứng dụng chính: có thể được nhúng vào nhiều sản phẩm cuối khác nhau, chẳng hạn như: kiểm soát truy cập, chấm công, hộp an toàn


R503 R503-5V R503-M22 R503Pro R503S
Nguồn điện DC 3.3V DC 5V DC 3.3V UART:
DC 3.3V
USB:DC 5V
DC 3.3V
Mảng cảm biến 192*192 Pixel 192*192 Pixel 192*192 Pixel 192*192 Pixel 160*160 Pixel
Dung lượng vân tay 200 200 200 1500 150
Kích thước M25 M25 M22 M25 M25
Đầu nối SH 1.0mm 6pin MX 1.25mm 6pin SH 1.0mm 6pin SH 1.0mm 6pin SH 1.0mm 6pin



Thông số kỹ thuật R503-5V

Model R503-5V
Loại Mô-đun vân tay điện dung
Giao diện UART(TTL)
Độ phân giải 508 DPI
Điện áp DC 5V
Dung lượng vân tay 200
Mảng cảm biến 192*192 pixel
Dòng điện hoạt động 20mA
Dòng điện chờ Điện áp chờ cảm ứng điển hình: 3.3V, Dòng điện trung bình: 2uA
Kích thước bên ngoài mô-đun vân tay Đường kính 28 (mm)
Kích thước bên trong mô-đun vân tay Đường kính 25 (mm) (M25)
Chiều cao mô-đun vân tay 19 (mm)
Vùng thu thập hiệu quả Đường kính 15.5 (mm)
Đầu nối MX1.25-6Pin
Điều khiển LED
Màu LED RGB
Tốc độ quét < 0.2 giây
Tốc độ xác minh < 0.3 giây
Phương pháp đối sánh 1:1; 1:N
FRR ≤1%
FAR ≤0.001%
Môi trường làm việc -20C ---60C
Độ ẩm làm việc 10-85%
Khả năng chống tĩnh điện 15KV
Cường độ chống mài mòn 1 triệu lần
Tốc độ baud truyền thông (UART): (9600 × N) bps trong đó N = 1 ~ 12 (mặc định N = 6, tức là 57600bps)

Lưu ý:
1. R503-5V: Chống nước IP65

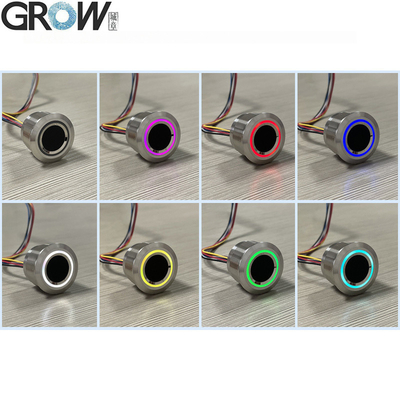

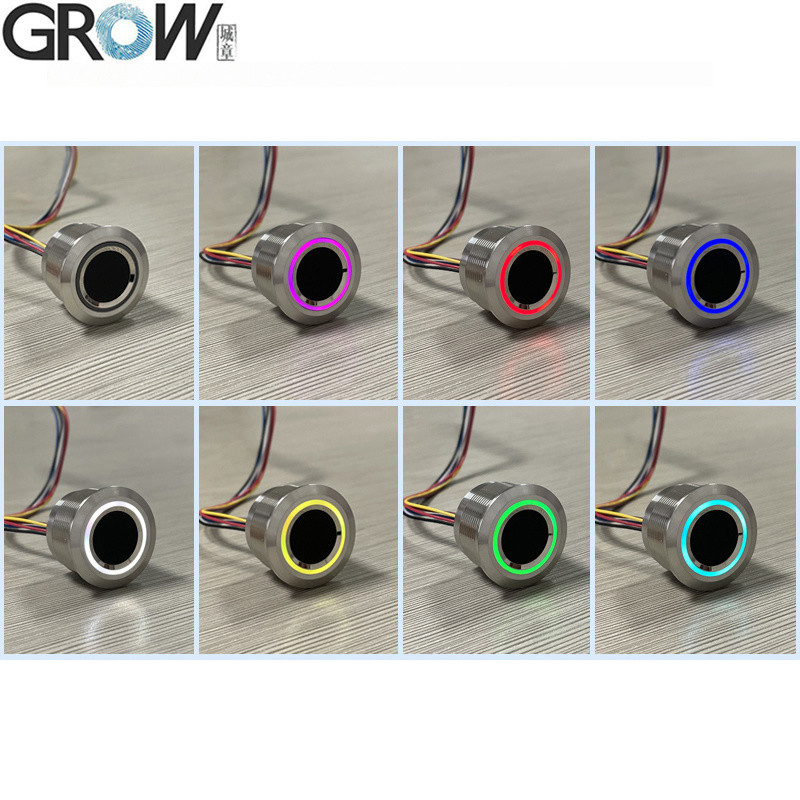

2. Màu LED RGB, có 7 màu có thể được điều khiển bằng lệnh.
3. R503-5V không tương thích với tất cả các bo mạch điều khiển của GROW.



Tập tin

·Cung cấp Tập tin SDK tham khảo miễn phí cho Arduino, Android,.Net, Windows, v.v.
·Cung cấp Hướng dẫn sử dụng

Bạn có thể tải xuống hướng dẫn sử dụng R503-5V từ liên kết trang web này:
https://hzgrow.en.made-in-china.com


Video hiển thị hoạt động của chương trình kiểm tra R503 trên Youtube: https://youtu.be/eD2xtwCWOmQ


Nếu cần các tệp SDK, vui lòng liên hệ với chúng tôi.


Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 1Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 2Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 3
Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 4


Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 5Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 6Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 7

Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 8Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 9Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 10
Tăng R503-5V DC5V Vòng RGB LED UART Interface MX1.25-6pin Không thấm nước Capacitive Fingerprint Module Sensor 11
